Определение компоновки экрана
Оператор выбирает компоновку экрана: так что нпр. УЧПУ может
в режиме работы Программу ввести в память/редактировать
указать программу в левом окне, когда одновременно правое окно
представляет нпр. графику программирования. Альтернативно
можно представить в правом окне индикацию статуса или
исключительно программу в одном большом окне. Какие окна
может представлять УЧПУ зависит от избранного режима работы.
Определение компоновки экрана:
Нажать клавишу переключения экрана: линейка
программируемых клавиш указывает
возможности распределения экрана, смотри
“Режимы работы”, страница 31
Выбор распределения экрана с помощью
программируемой клавиши (Softkey)
Пульт обслуживания
TNC 320 поставляется в месте с синтегрированным пультом

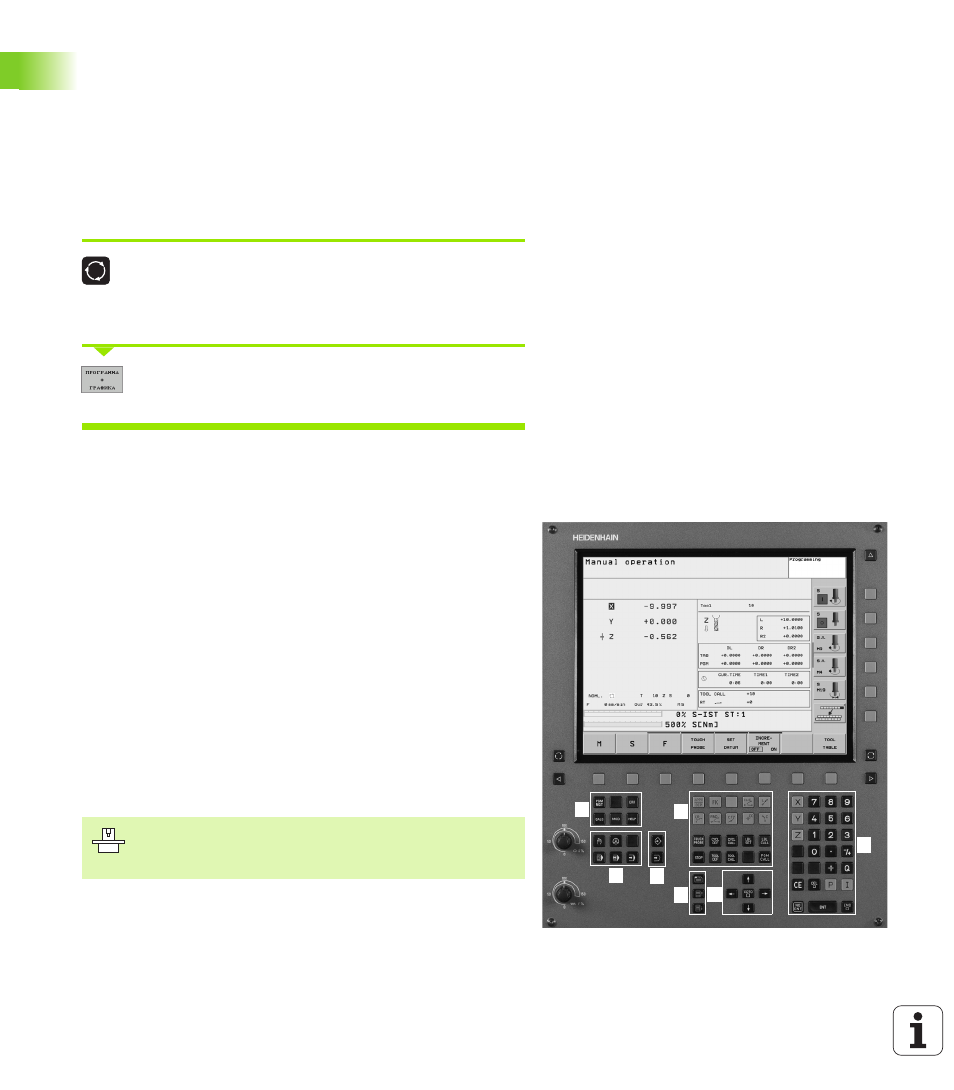

управления. Картина справа вверху указует элементы
обслуживания пульта управления:
Функции отдельных клавишей собраны на второй странице
оболочки этого руководства.
1 „ Управление файлами
„ Калькулятор
„ MOD-функция
„ HELP-функция (ПОМОЩЬ)
2 Режимы работы для программирования
3 Режимы работы станка
4 Открытие диалогов программирования
5 Клавиши со стрелкой и команда перехода GOTO
6 Ввод числовых значений и выбор оси
7 Клавиши передвижения
Внешние клавиши, как нпр. NC-START (ЧУ-СТАРТ) или
NC-STOP (ЧУ-СТОП), описываются в руководстве по
обслуживанию станка.
