HEIDENHAIN TNC 320 425
13.2
К
алибровка
импу
льсной
си
сте
м
ы
13.2 Калибровка импульсной
системы
Введение
Импульсный зонд следует калибровать в случае
„ ввода в эксплуатацию
„ поломки щупа
„ смены щупа
„ изменения подачи контактирования
„ неточностей, вызванных на пример нагреванием станка
При калибровке УЧПУ определяет «полезную» длину щупа и
«полезный» радиус головки. Для калибровки 3D-зонда зажимаете
регулировочное кольцо известной высоты и известного
внутренного радиуса на столе станка.

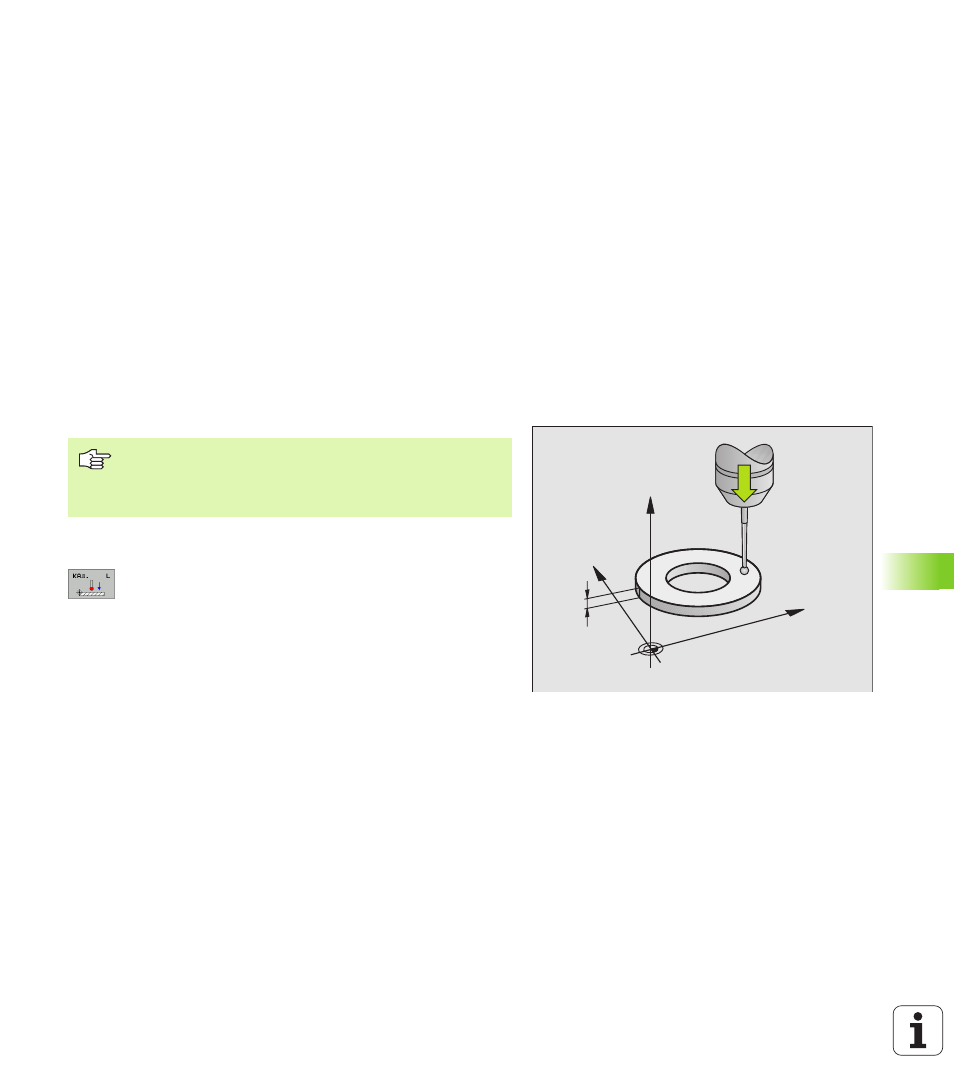

Калибровка полезной длины
8 Так установить опорную точку на оси шпинделя, что для стола
станка действует: Z=0.
8 Выбор функции калибровки для длины
импульсного зонда: Программируемую клавишу
ФУНКЦИЯ ОЩУПЫВАНИЯ и КАЛ. L нажать. УЧПУ
высвечивает окно меню с четыремя полями ввода
8 Записать ось инструмента (клавиша оси)
8 Опорная точка: записать высоту реглировочного
кольца
8 Пункты меню Полезный радиус шарика и Полезная
длина не требуют ввода
8 Переместить зонд плотно над поверхность
регулировочного кольца
8 Если требуется изменить направление
перемещения: выбор через программируемую
клавишу или клавиши со стрелками
8 Ощупывание поверхности: внешнюю клавишу
СТАРТ нажать
5
Y
X
Z
Полезная длина импульсного зонда относится всегда к
опорной точке инструмента. Как правило,
производитель станка устанавливает опорную точку
инструмента на передний конец шпинделя.
