ЗЕРКАЛЬНОЕ ОТОБРАЖЕНИЕ (цикл 8)
УЧПУ может выполнять обработку на плоскости обработки с
зеркальным отражением.
Действие
Зеркалное отображение действует с её дефиниции в программе.
Оно действует также в режиме работы Позиционирование с
ручным вводом. УЧПУ указывает активные оси зеркального
отображения в дополнительной индикации статуса.
Если отражаете симметрически только одну ось, то изменяется
направление вращения инструмента. Этот принцип не
действует в случае циклов обработки.
Если отображаются две оси, то направление вращения
сохраняется.

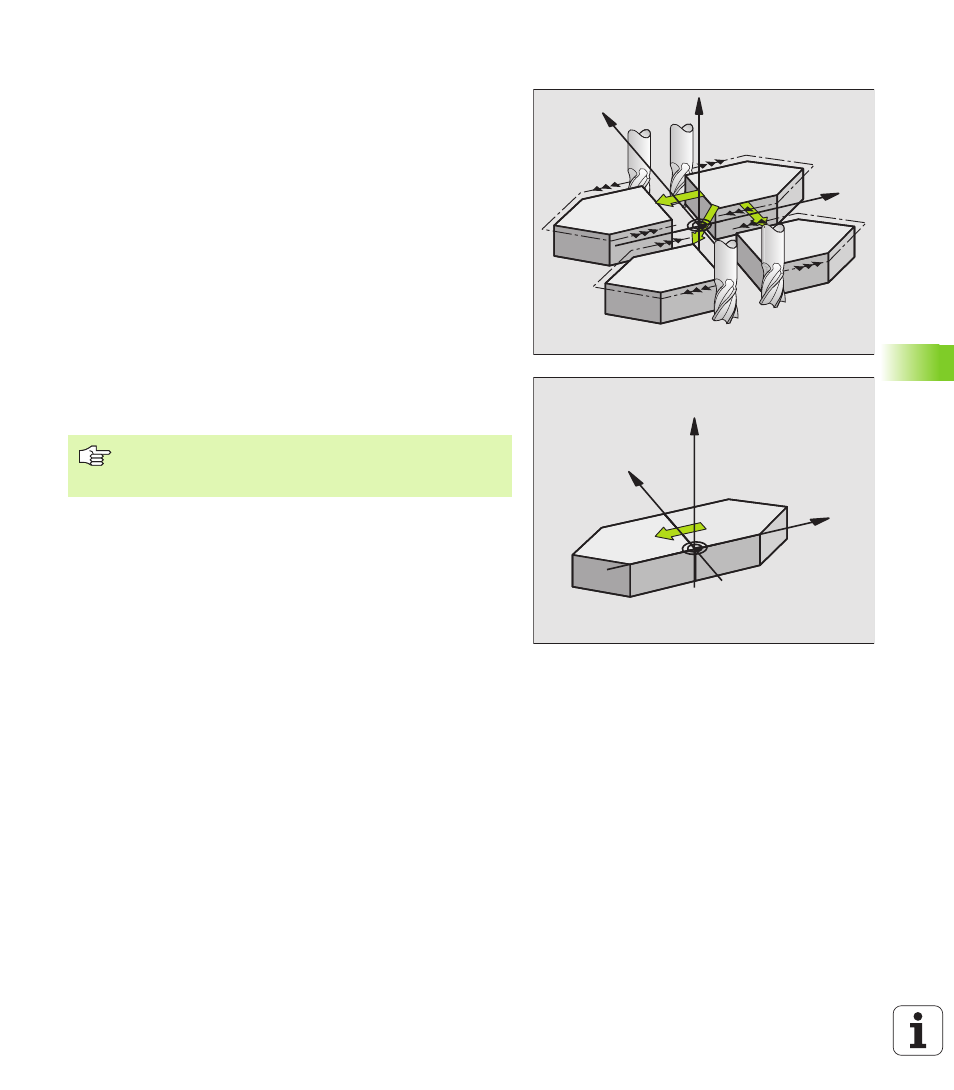

Результат зеркального отображения зависит от положения
нулевой точки:
Нулевая точка лежит на отражаемом симетрически контуре:
Элемент отражается непосредственно в нулевой точке,
Нулевая точка лежит на отражаемом симетрически контуре:
Элемент смещается дополнительно,
Y
X
Z
Y
X
Z
Если отражаете только одну ось, изменяется
направление вращения в циклах фрезерования с
номерами содержащими 200.
