HEIDENHAIN TNC 320
435
13.5
Замер
де
тал
ей
с
по
м
о
щью
3D-
зо
н
д
о
в

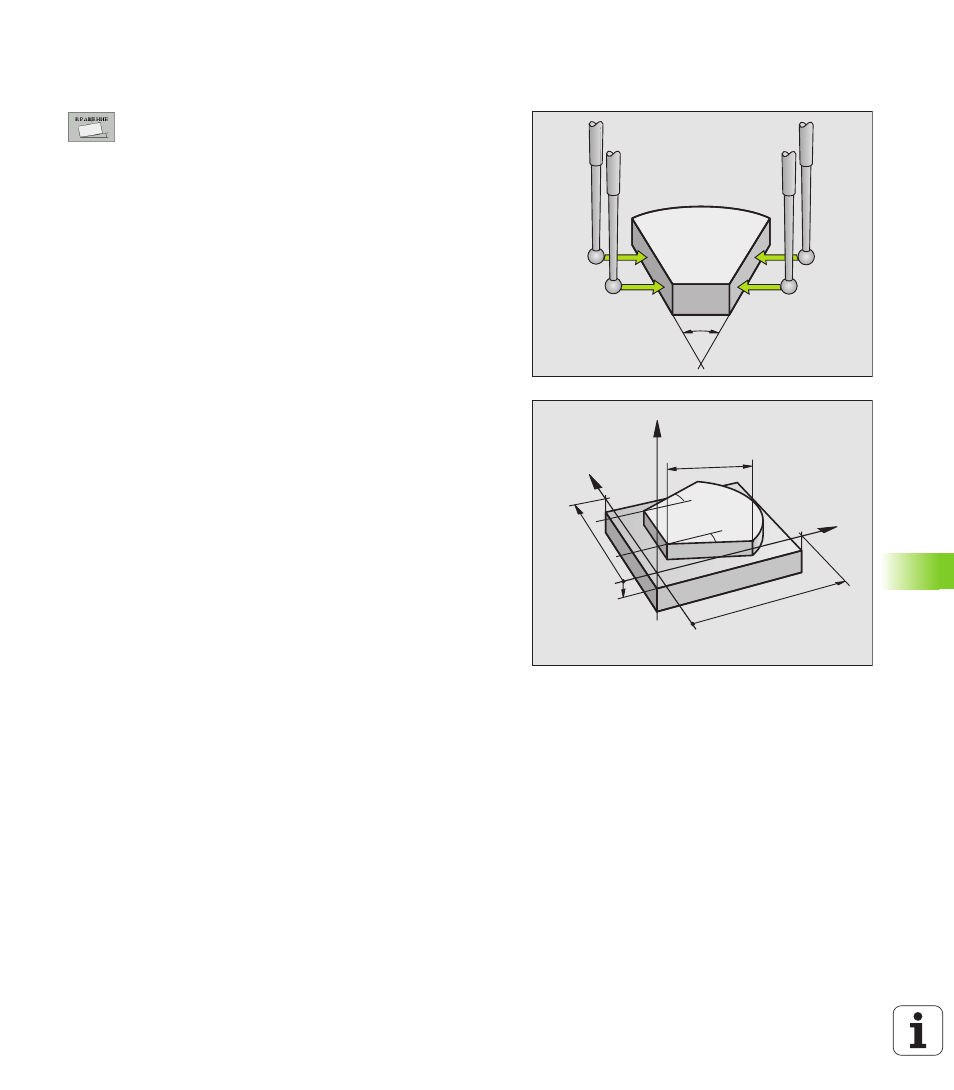

Определение угла между опорной осью угла
и гранью детали
8
Выбор функции ощупывания: Softkey
ОЩУПЫВАНИЕ ROT нажать
8
Угол поворота: Записать указанный угол поворота,
если хотите позже восстановить выполненный
раньше базисный поворот
8
Выполнить базисный поворот со сравниваемым
боком (смотри “Компенсирование наклонного
положения обрабатываемой детали” на странице
8
С помощью Softkey ОЩУПЫВАНИЕ ROT указать
угол между отсчетной осью угла и гранью детали
в качестве угла поворота
8
Сбросить базисный поворот или восстановить
первичный базисный поворот
8
Установить угол поворота на записанное значение
Определить угол между двумя гранями детали
8
Выбор функции ощупывания: Softkey ОЩУПЫВАНИЕ ROT
нажать
8
Угол поворота: записать указанный угол поворота, если хотите
позже восстановить выполненный раньше базисный поворот
8
Выполнить базисный поворот для первой стороны (смотри
“Компенсирование наклонного положения обрабатываемой
8
Вторую сторону ощупывать как при базисном повороте, угол
поворота здесь не установливать на 0!
8
С помощью Softkey ОЩУПЫВАНИЕ ROT указать угол РА между
гранями детали в качестве угла поворота
8
Сбросить базисный поворот или восстановить первичный
базисный поворот: установить угол поворота на записанное
значение
PA
–10
100
α
?
α
?
L?
X
Z
Y
100
