11.2 Представление
обрабатываемой детали в
рабочем постранстве
Применение

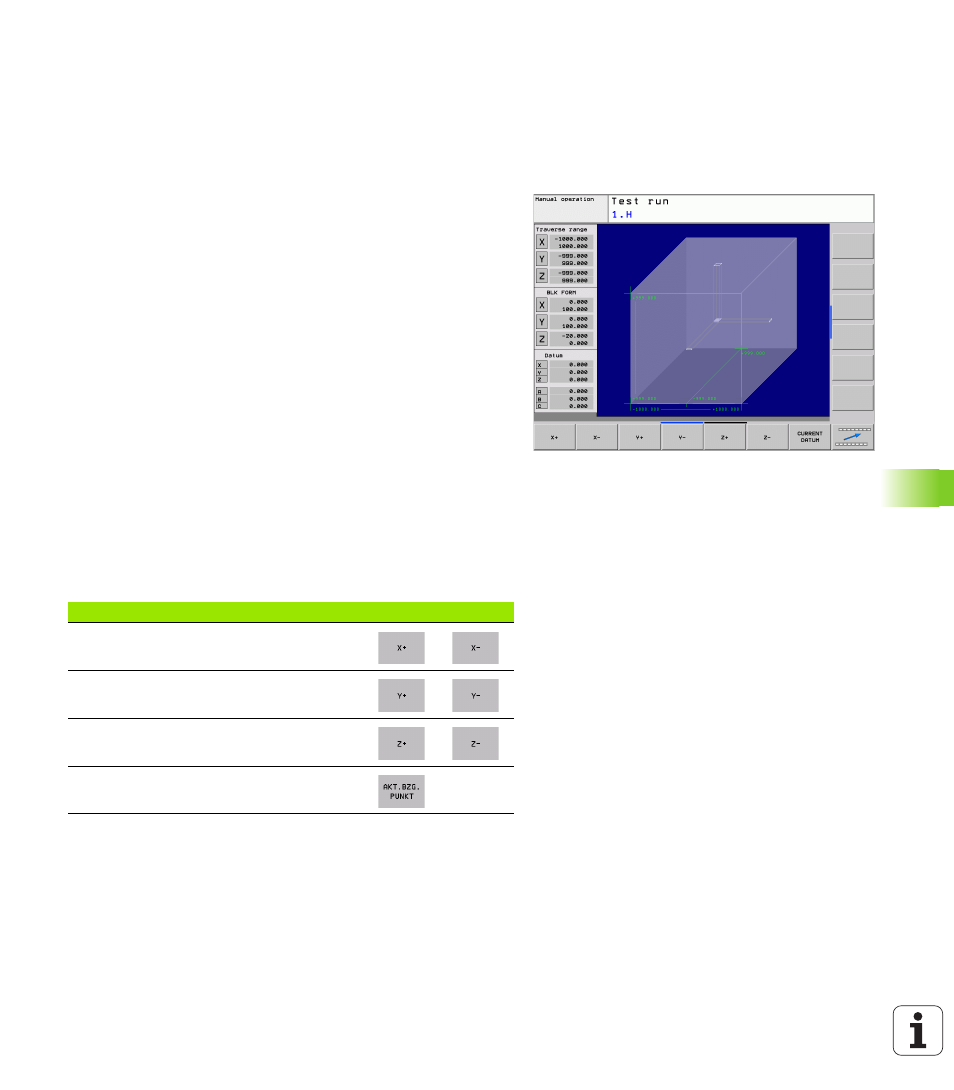

В режиме работы Тест программы можете проверить графически
положение загатовки и опорной точки в рабочем пространстве
станка и активировать контроль рабочего пространства в режиме
работы Тест программы: нажмите для этого Softkey
Установление опорной точки.
Другой транспарентный параллелепипед изображет загатовку,
которой размеры находятся в таблицы BLK FORM . размеры
УЧПУ переписывает из дефиниции загатовки избранной
программы. Параллелепипед детали определяет систему
координат ввода, которой нулевая точка лежит внутри
параллелепипеда области перемещения. Положение активной
нулевой точки в пределах области перемещения можете
обнаруживать нажатием на Softkey AКТ.ОП.ТОЧКА .
Где находится обрабатываемая деталь в рабочем пространстве,
не играет как правило значительной роли при точном контроле
для теста программы. Если однако активируете контроль
рабочего пространства, то следует так смещать загатовку
"графически", чтобы лежала она в пределах рабочего
пространства. Используйте для этого приведённые в таблицы
программируемые клавиши.
Кроме того можете активировать актуальную опорную точку для
режима работы Тест программы (смотри последующая таблица,
последняя строка).
Функция
Softkeys
Смещение загатовки в положительном/
отрицательном X-направлении
Смещение загатовки в положительном/
отрицательном Y-направлении
Смещение загатовки в положительном/
отрицательном Z-направлении
Указать загатовку относительно
установленной опорной точки
