Инструкция по эксплуатации HEIDENHAIN TNC 320 (340 551-01)
Страница 285
HEIDENHAIN TNC 320
285
8.6
Цик
л
ы
для
стро
чног
о
фрез
еров
ания
пов
ер
х
но
стей
8

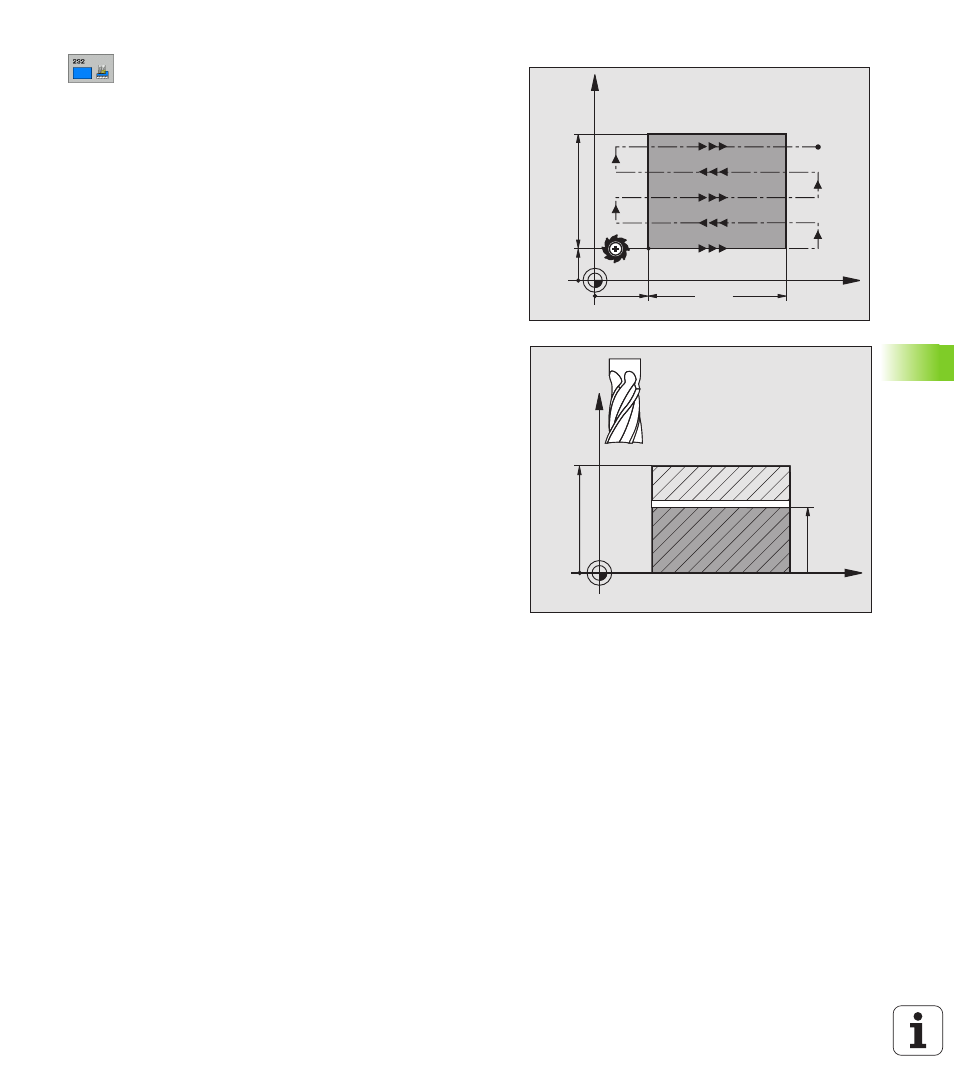

Стратегия обработки (0/1/2) Q389: Определить,
как УЧПУ следует обрабатывать поверхность:
0: Меандровая обработка, подвод со стороны с
подачей позиционирования вне обрабатываемой
поверхности
1: Меандровая обработка, подвод со стороны с
подачей фрезерования в пределах
обрабатываемой поверхности
2: обработка построчная, возврат и врезание со
стороны с подачей позиционирования
8
Точка старта 1-ей оси Q225 (абсолютно):
Координата точки старта фрезерованной
поверхности на главной оси плоскости обработки
8
Точка старта 2-ей оси Q226 (абсолютно):
координата точки старта фрезерованной
поверхности на главной оси плоскости обработки
8
Точка старта 3-ей оси Q227 (абсолютно):
Координата поверхности детали, исходя из
которой расчитывается подводы
8
Конечная точка 3. оси Q386 (абсолютно):
Координата на оси шпинделя, на которой
плоскость должна фрезероваться
8
1. длина бока Q218 (инкрементно): Длина
обрабатываемой поверхности на главной оси
плоскости обработки. Через знак числа можете
определить направление первой траектории
фрезерования в отношении к точке старта 1.оси
8
2. длина бока Q219 (инкрементно): Длина
обрабатываемой поверхности на
вспомогательной оси плоскости обработки. Через
знак числа можете определить направление
первого поперечного подвода в отношении к
точке старта 2.оси
X
Y
Q226
Q225
Q219
Q218
X
Z
Q227
Q386
