8 Программирование: циклы
8.2
Цик
л
ы
для
св
ер
л
е
ния
, нарез
а
ния
вну
тренней
резьбы
и
фрез
еров
ания
резьбы
8

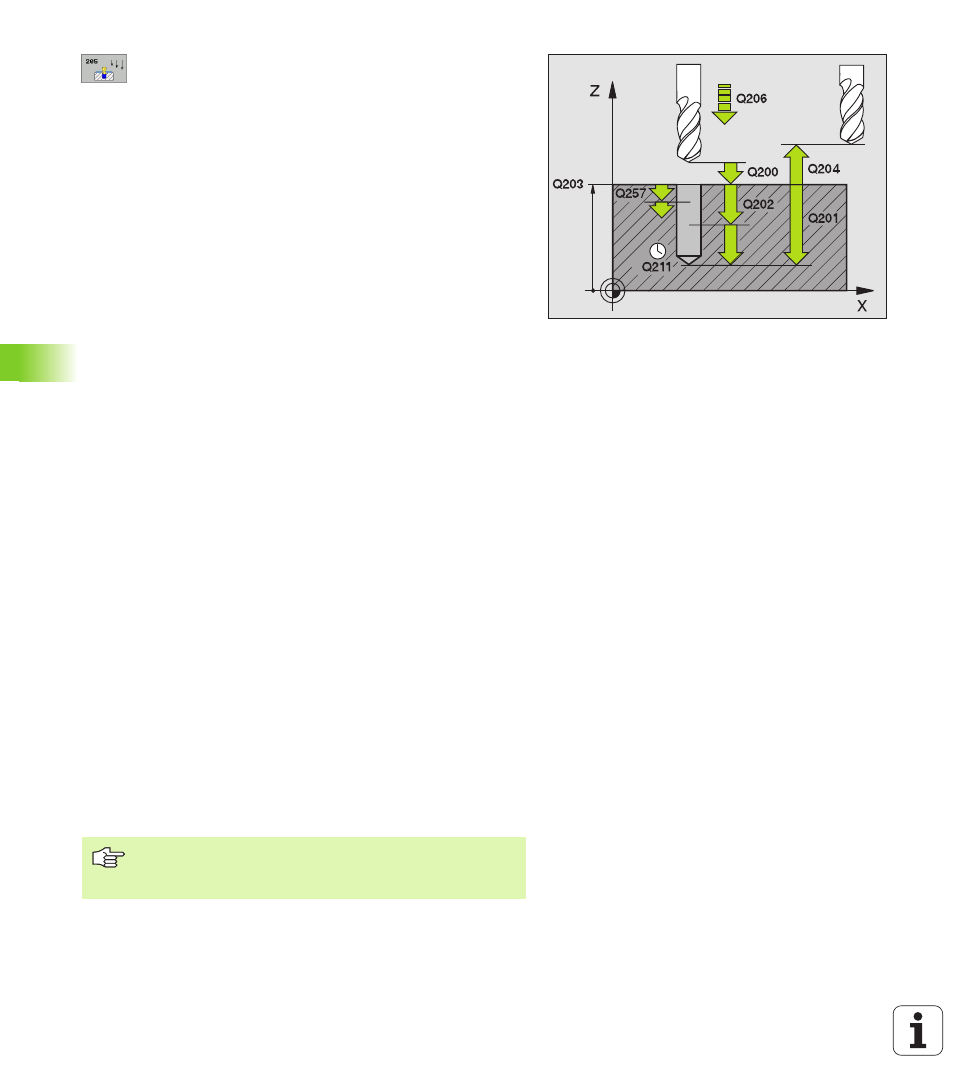

Безопасное расстояние Q200 (инкрементно):
расстояние вершина инструмента – поверхность
загатовки
8
Глубина Q201 (инкрементно): расстояние
поверхности загатовки – дна сверления (вершина
конуса сверла)
8
Подача врезания на глубину Q206: скорость
перемещения инструмента при сверлении в мм/
мин
8
Глубина врезания Q202 (инкрементно): размер,
на который каждый раз инструмент врезается.
Глубина не объязательно является
многократностью глубины врезания. УЧПУ
перемещаестя одним рабочим ходом на глубину
если:
глубина врезания и глубина равны друг другу
глубина врезания больше глубины
8
Коорд. поверхности загатовки Q203
(абсолютно): координата поверхности загатовки
8
2. Безопасное расстояние Q204 (инкрементно):
координата оси шпинделя, на которой не может
произойти столкновение инструмента с
загатовкой (зажимным приспособлением)
8
Колич.снимаемого материала Q212
(инкрементно): значение, на которое УЧПУ
уменьшает глубину врезания Q202
8
Минимальная лубина врезания Q205
(инкрементно): Если Вы ввели количество
снимаемого материала, то УЧПУ ограничивает
врезание до введенног в Q205 значения
8
Расстояние опережения на верху Q258
(инкрементно): безопасное расстояние для
позиционирования на ускоренном ходе, если
УЧПУ перемещает инструмент после вывода из
отверстия обратно на актуальную глубину
подвода; значение при первом врезании
8
Расстояние опережения внизу Q259
(инкрементно): безопасное расстояние для
позиционирования на ускоренном ходе, если
УЧПУ перемещает инструмент после вывода из
отверстия обратно на актуальную глубину
подвода; значение при первом врезании
Если вводите Q258 не равным Q259, то УЧПУ
изменяет равномерно расстояние опережения между
первым и последним подводом на врезание.
