Powermax30 XP Руководство по сервисному обслуживанию 80815J
99
6 – Замена компонентов источника тока
Установка крышки источника тока
1. Переместите крышку на ее место на источнике тока, соблюдая осторожность, чтобы не пережать какие-либо
из проводов. Края дна должны быть в салазках, паз в верхней части крышки должен быть выровнен с
выступом на передней панели таким образом, чтобы решетка крышки располагалась впереди вентилятора.

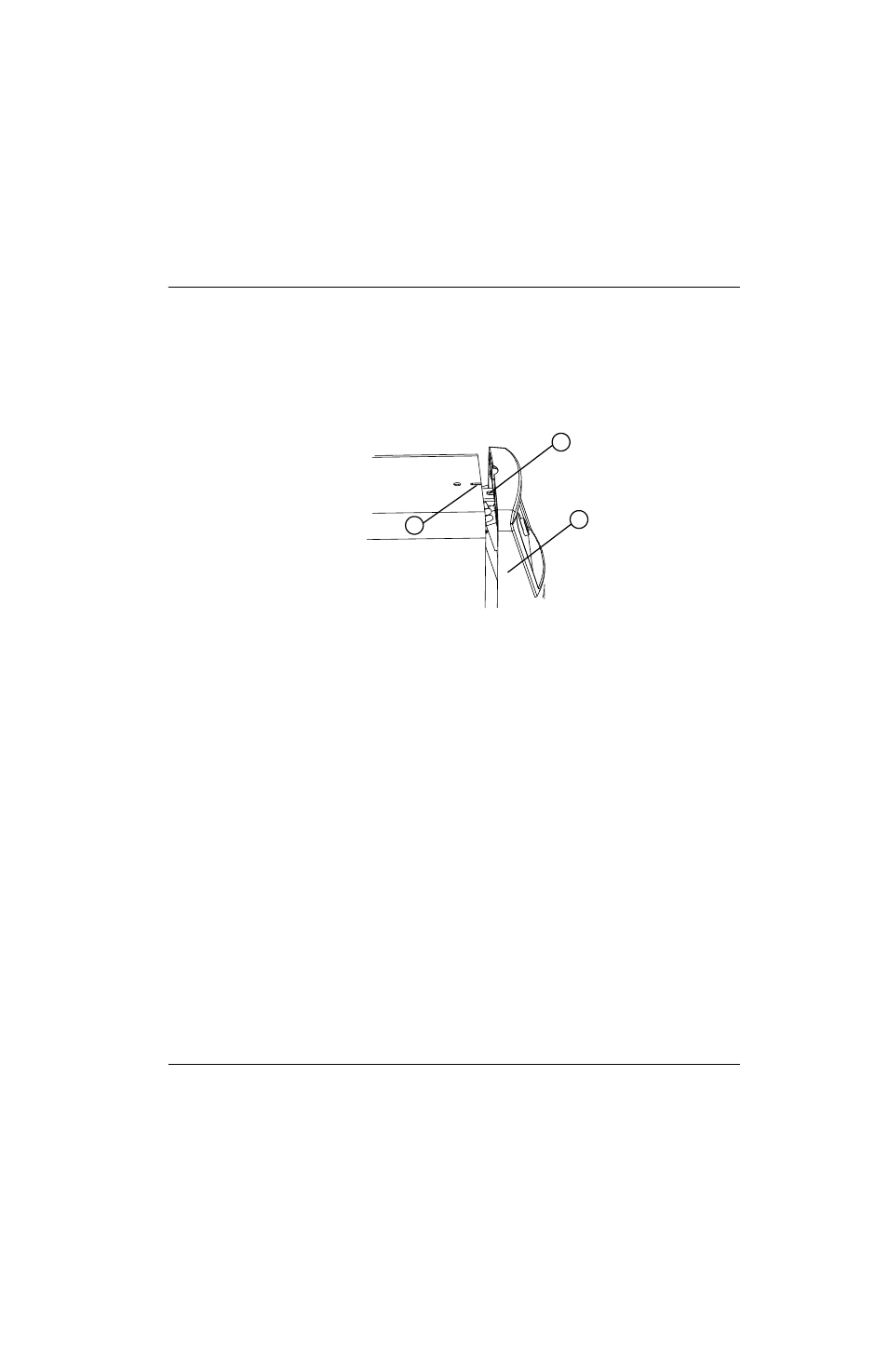

Рисунке 25
2. Повторно выровняйте переднюю панель относительно источника тока.
3. Повторно выровняйте заднюю панель относительно источника тока и убедитесь в том, что отверстие в
зажиме заземления совмещено с отверстиями для винтов на панели и на источнике тока.
4. Расположите рукоятку над отверстиями в верхней части крышки, а концы рукоятки под краями панелей.
5. Вкрутите на место два винта, которыми рукоятку закреплена на крышке, затянув их с усилием 23,0 кг-см.
6. Подключите источник газа и сетевой шнур, переведите выключатель источника тока в положение вкл (ON) (I).
1
2
3
1
Гнездо крышки
2
Передняя панель
3
Выступ
