2 – Настройка источника тока
Сетевые шнуры CE и CCC
Конфигурации CE и CCC поставляются без штепсельного разъема на сетевом шнуре. Для использования 220 В
(CCC) или 230 В (CE) выберите соответствующий блоку разъем и корректное место установки, а также
привлеките к установке электрика, имеющего соответствующее разрешение.
1. Зачистите изоляцию шнура для разделения проводов 3, 5 и 6.
2. Снимите изоляцию каждого провода и обеспечьте хороший контакт с выводами разъема.
3. Выполните подключения.
4. Установите на место внешний корпус и кабельный ввод шнура, а затем затяните винты кабельного ввода
до упора. Не допускается затягивание с излишним усилием.
1
2
3
4
5
6

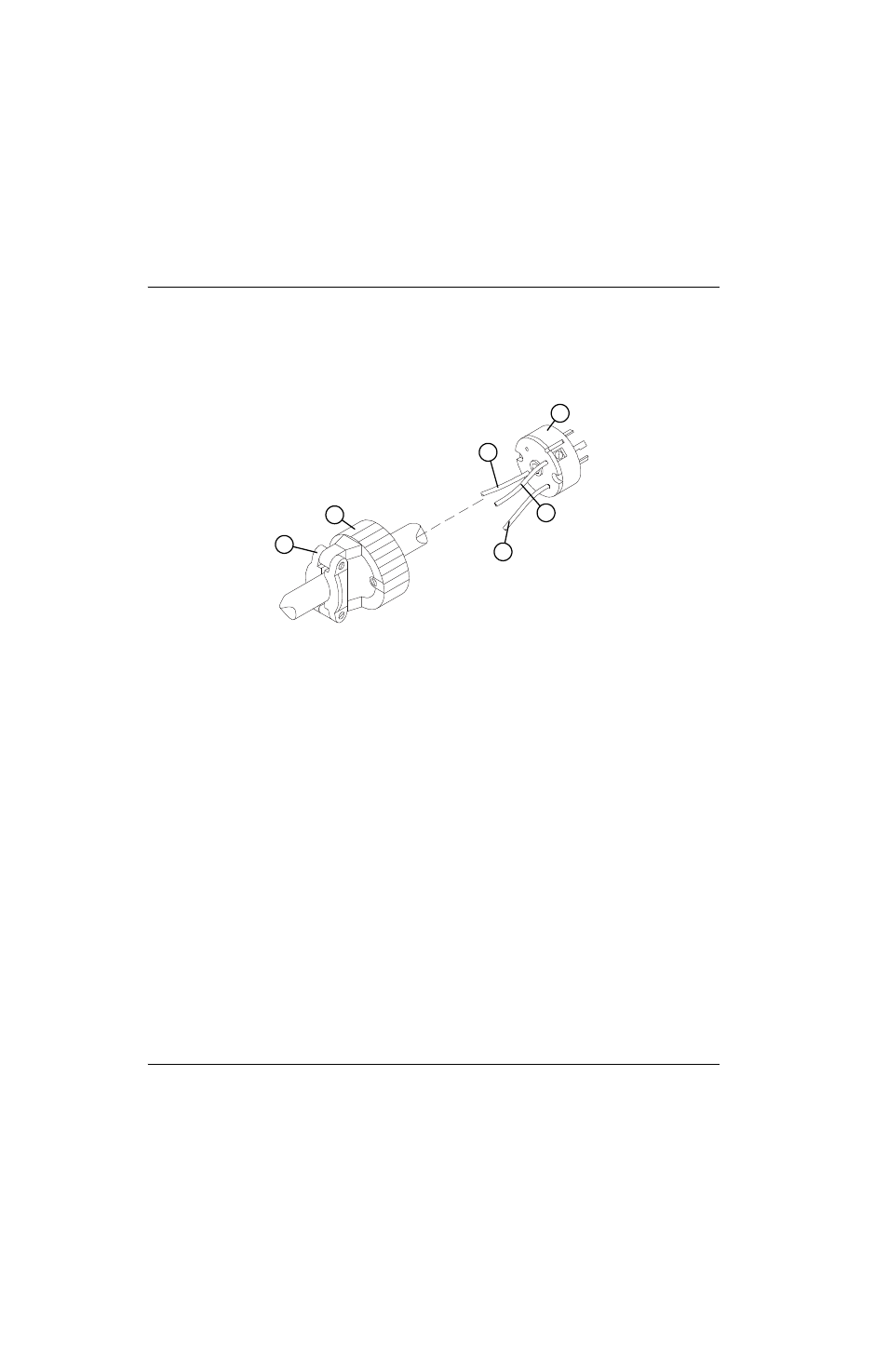

1 Кабельный ввод сетевого шнура
2 Внешний корпус
3 На вывод линии 1 (коричневый)
4 Разъем 220 В (CCC) или 230 В (CE)
5 На вывод линии 2 (синий)
6 На вывод заземления (зелено-желтый)
