86
Powermax30 XP Руководство по сервисному обслуживанию 80815J
5 – Поиск и устранение неисправностей, проверка системы
Тест 3 — VBUS и баланс напряжений
Проверьте силовую плату, чтобы убедиться в том, что контуры сбалансированы. Контрольные точки обозначены
на обратной стороне силовой платы, как и напряжения, положительные и отрицательные выходы конденсаторов.
Расположение контрольных точек см. на
1. Переведите выключатель источника тока в положение выкл (OFF) (O), отсоедините сетевой шнур
от источника тока и отключите источник газа.
2. Снимите ручку и крышку с источника тока. (См. Снимите крышку с источника тока на странице 98.)
3. Снимите барьер компонентов. (См. Снимите защитный барьер компонентов на странице 100.)
4. Вновь подключите электропитание.

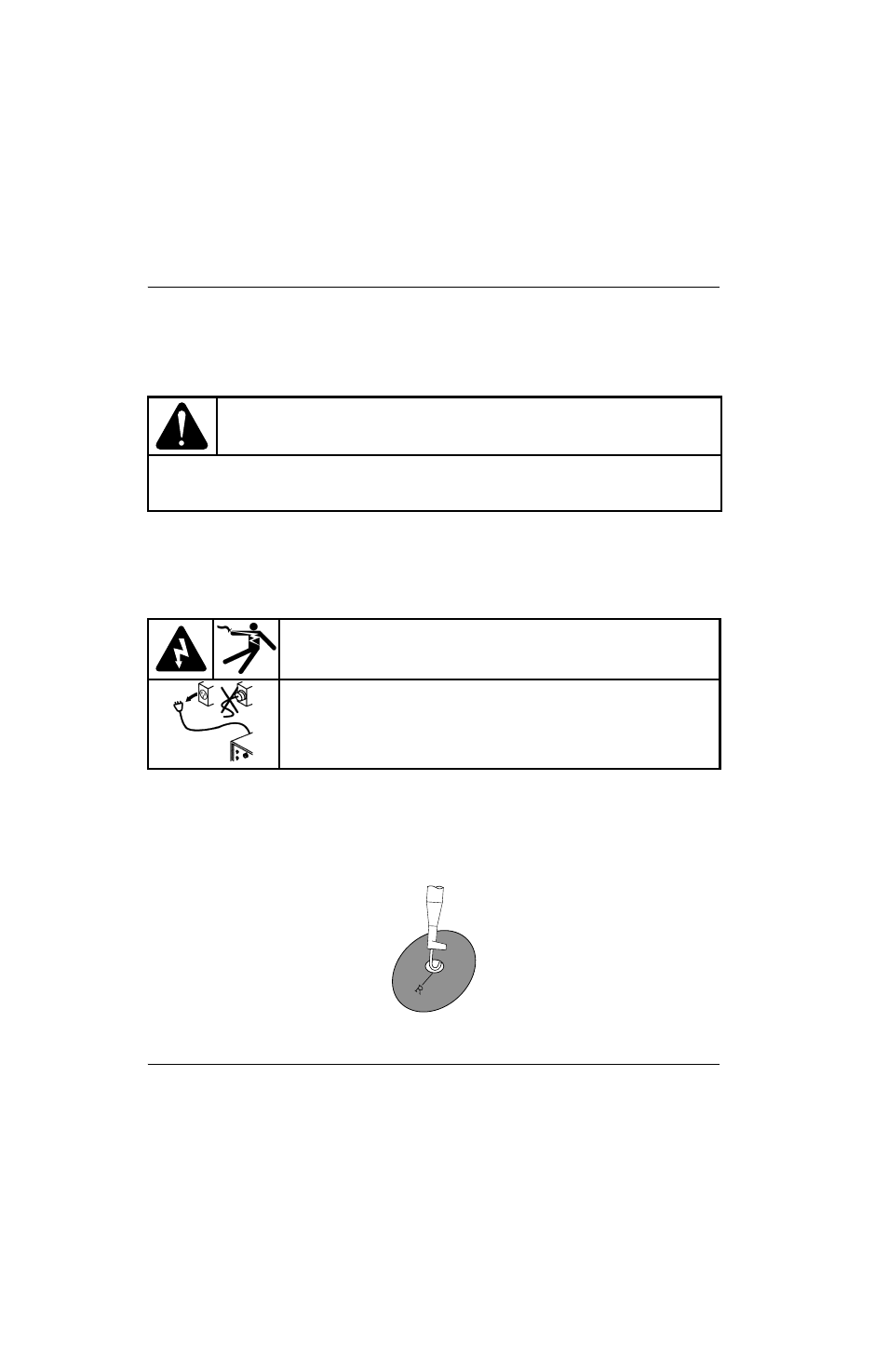

Осторожно подключите тестовые клещи к краям отверстий в силовой плате, чтобы
клещи соприкасались с кольцом на обратной стороне силовой платы.
Рисунке 17
ОСТОРОЖНО!
Не используйте мультиметр с тестовыми выходами. При этом может возникнуть короткое
замыкание между ШИНОЙ и теплоотводом. Вместо этого пользуйтесь тестовыми клещами
и подключайте их к контурам контрольных точек.
БЕРЕГИСЬ!
ЭЛЕКТРИЧЕСКИЙ РАЗРЯД МОЖЕТ БЫТЬ СМЕРТЕЛЬНЫМ
Будьте особенно осторожны при работе рядом с находящимися под
напряжением контурами. В источнике тока присутствуют опасные
уровни напряжения, которые могут привести к травмам и летальному
исходу.
Перед продолжением работы см. БЕРЕГИСЬ! на странице 64.
