Powermax30 XP Руководство по сервисному обслуживанию 80815J
193
7 – Замена компонентов резака

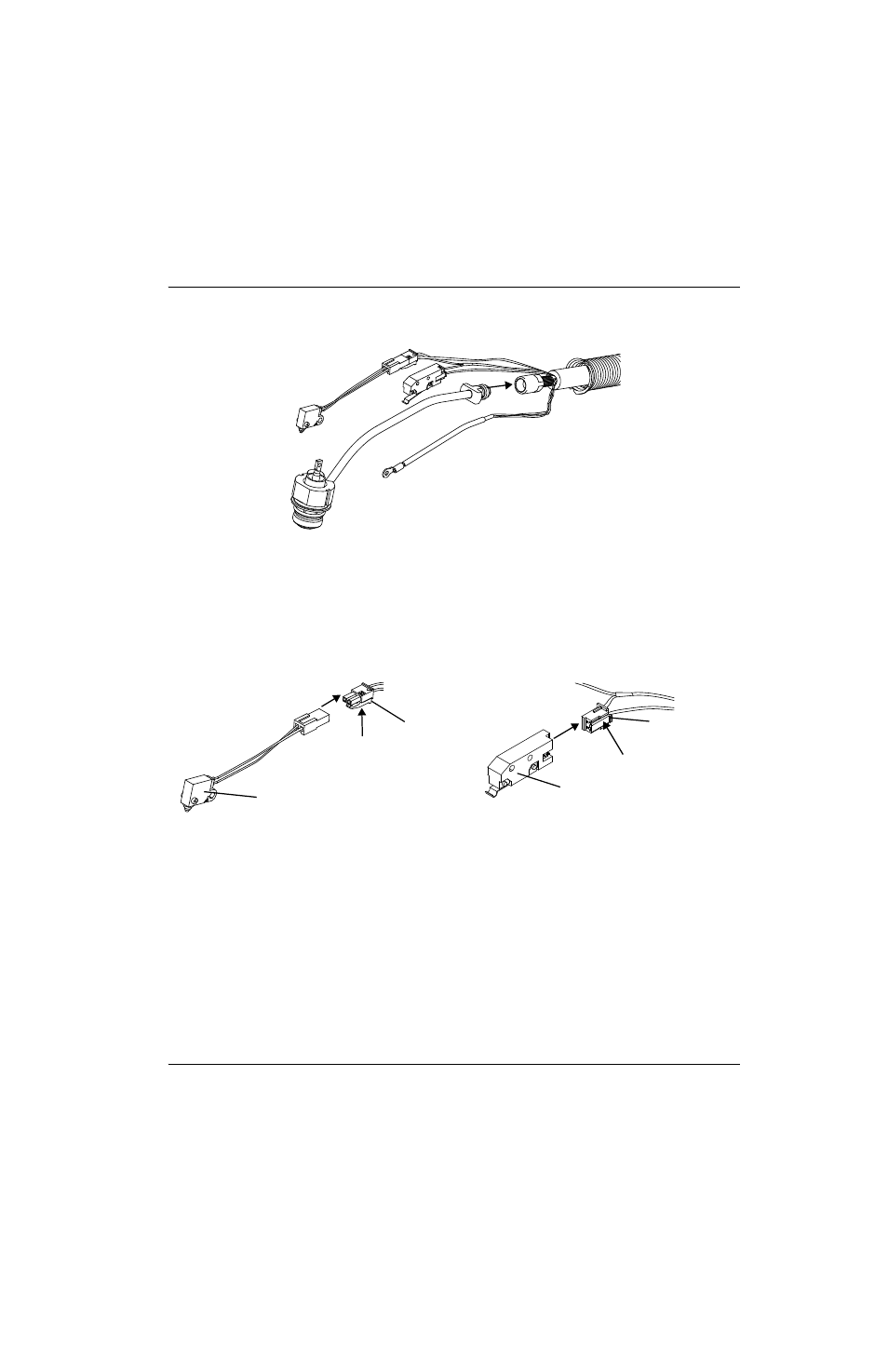

Рисунке 111
5. Навинтите корпус резака на новый провод резака без использования ключей, плюс 1/4 оборота.
6. Затяните винт, которым силовой провод резака закреплен на его основном корпусе, чтобы клемма плотно
села на толкатель. (Позицию винта см. на
7. Подсоедините переключатель колпачкового датчика и пусковой переключатель.
Рисунке 112
8. Выполните указанные ниже процедуры:
a. Установите компоненты резака, которые были сняты. См. Установите рукоятку на странице 186.
б. Подключите источник газа и сетевой шнур, переведите выключатель источника тока в положение
вкл (ON) (I).
Переключатель колпачкового датчика
Выступ
Выступ
Пусковой переключатель
