124 Powermax30 XP Руководство по сервисному обслуживанию 80815J
6 – Замена компонентов источника тока
4. Проложите красный и белый провод на новой силовой плате через отверстие в центральной панели на
стороне силовой платы источника тока к стороне вентилятора источника тока.
5. Протолкните и вытащите отсоединенные провода.
6. Совместите конденсаторы на силовой плате с отверстиями в центральной панели источника тока.
(См. Рисунке 51 и Рисунке 52).
7. Установите плату, надавив на нее прямо внутрь.

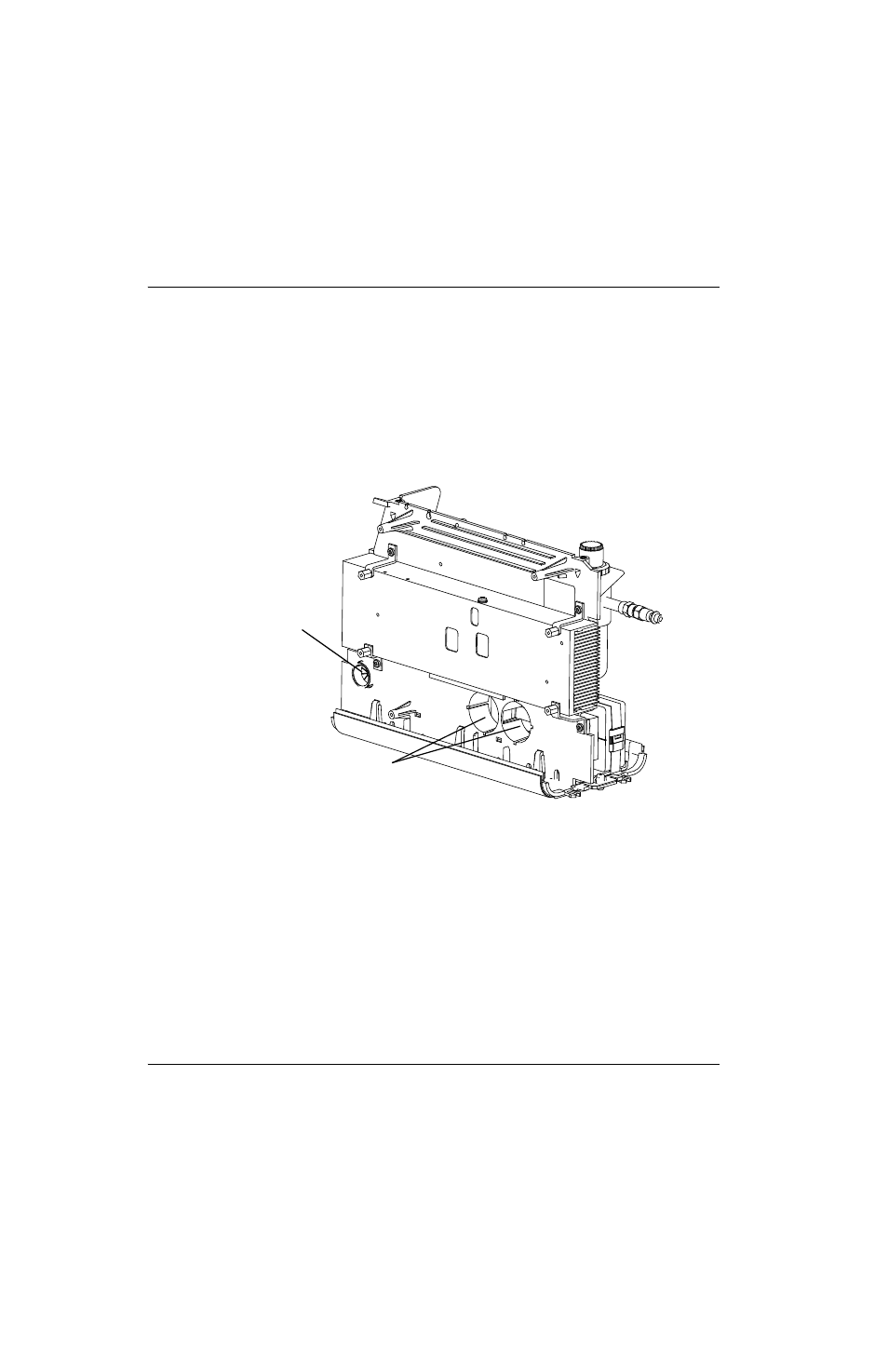

Рисунке 52
8. Подключите 2 белых провода к выключателю источника тока.
9. Замените 4 винта в узле теплоотвода и 3 фиксирующих винта. Затяните эти винты с усилием 17,3 кг-см.
10. Замените 3 винта крепления БТИЗов и 2 винта крепления входных диодных мостов к теплоотводу. Затяните
эти винты с усилием 17,3 кг-см.
Отверстие для красного и
белого провода
Отверстия конденсатора
