Powermax30 XP Руководство по сервисному обслуживанию 80815J 143
6 – Замена компонентов источника тока
12. Выполните указанные ниже процедуры:
a. См. Установка крышки источника тока на странице 99.
б. Подключите источник газа и сетевой шнур, переведите выключатель источника тока в положение
вкл (ON) (I).
Замена провода резака и кабельного зажима
Снимите провод резака и кабельный зажим
Если заменяется только кабель провода резака, а не весь резак в сборе, подробную информацию об
отсоединении старого провода от резака см. в разделе
Замена провода резака на странице 192.
1. Выполните указанные ниже процедуры.
a. Переведите выключатель источника тока в положение выкл (OFF) (O), отсоедините сетевой шнур от
источника тока и отключите источник газа.
б. См. Снимите крышку с источника тока на странице 98.
в. См. Отсоедините переднюю панель на странице 102.
2. Нажатием отсоедините пластиковый прямоугольный фитинг от латунного фитинга источника газа на проводе
резака, который располагается внутри передней панели источника тока. (См. Рисунке 56 на странице 129).

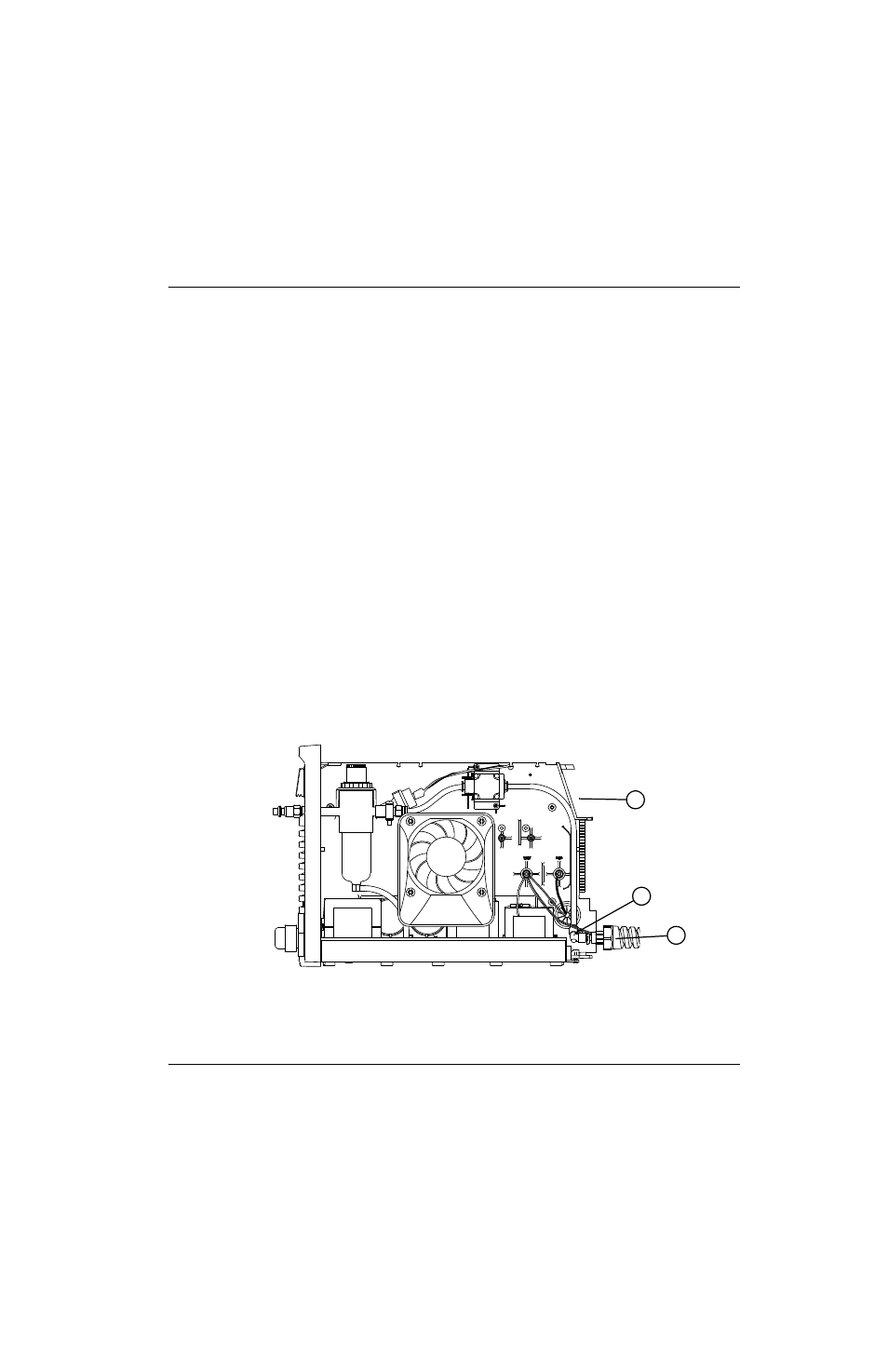

Рисунке 67
№ комплекта Описание
428176 Комплект: провод резака Duramax LT, 4,6 м с кабельным зажимом
1
2
3
1 Провод резака
2 Пластиковый прямоугольник фитинг, подключенный
к латунному фитингу источника газа
3 Передняя панель (не показана)
