Powermax30 XP Руководство по сервисному обслуживанию 80815J
6 – Замена компонентов источника тока
Отсоединение и подсоединение передней панели
В определенных случаях ремонт можно упростить, если сначала отсоединить переднюю панель от источника
тока. Инструкции по замене старой передней панели на новую см. в разделе
Отсоедините переднюю панель
1. Переведите выключатель источника тока в положение выкл (OFF) (O), отсоедините сетевой шнур от
источника тока и отключите источник газа.
2. Отвинтите гайки кабельного зажима на проводе резака и рабочем кабеле.
3. Положите источник тока на бок.
4. Выкрутите фиксирующий винт в нижней части передней панели.

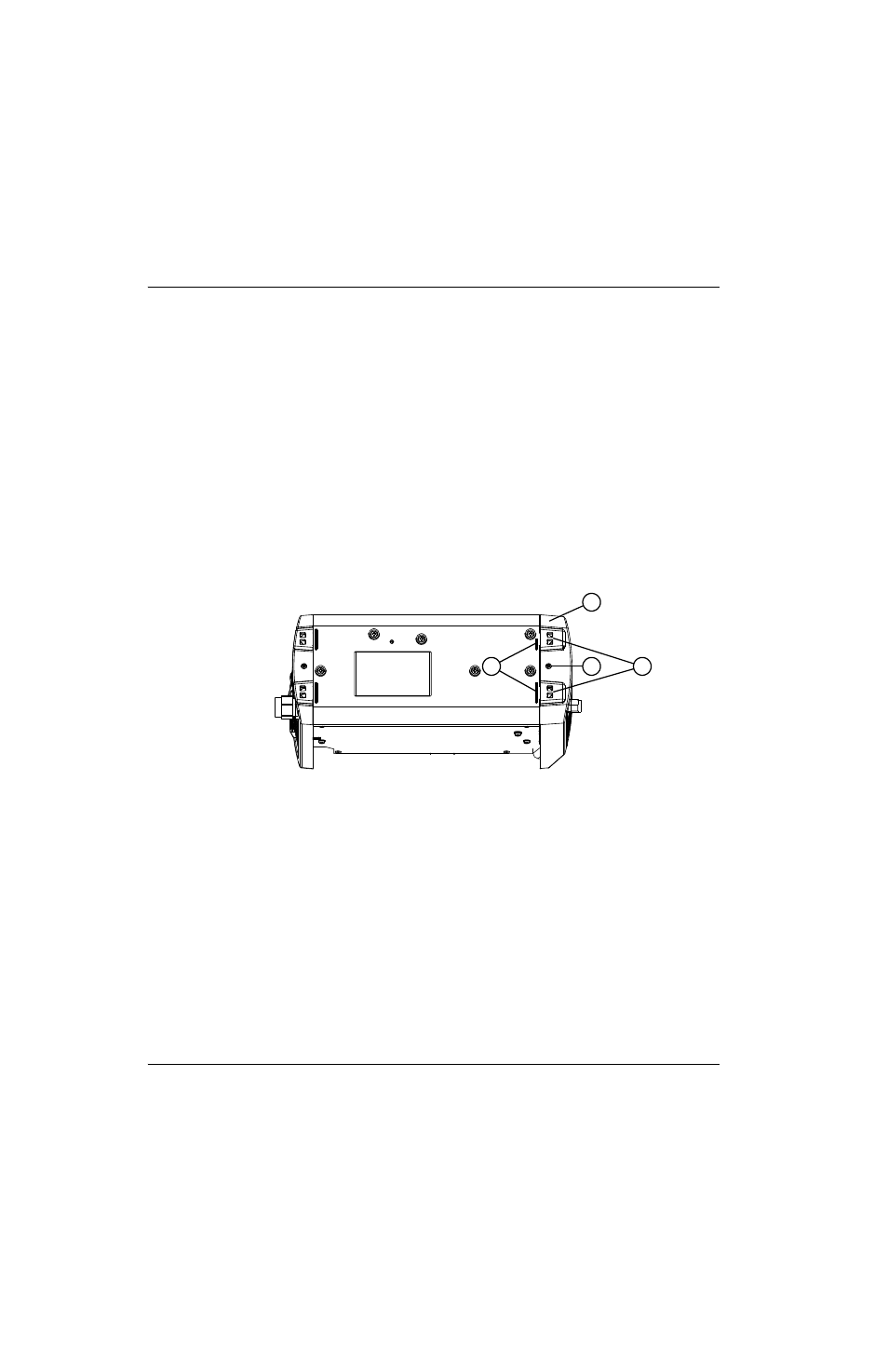

Рисунке 28
5. Вставьте острогубцы в отверстие одного захвата и сдавите его острогубцами.
6. Установите плоскую отвертку в выступающее ребро возле захвата и осторожно поверните отвертку, чтобы
отжать панель от основания.
3
2
1
4
1
Выступающее ребро
2
Захват
3
Фиксирующий винт
4
Передняя панель
