Страница 155
Powermax30 XP Руководство по сервисному обслуживанию 80815J
155
6 – Замена компонентов источника тока
8. Подсоедините фитинг линии подачи воздуха (модели CSA) или адаптер фитинга линии подачи воздуха к
латунному шестигранному адаптеру узла воздушного фильтра/регулятора.

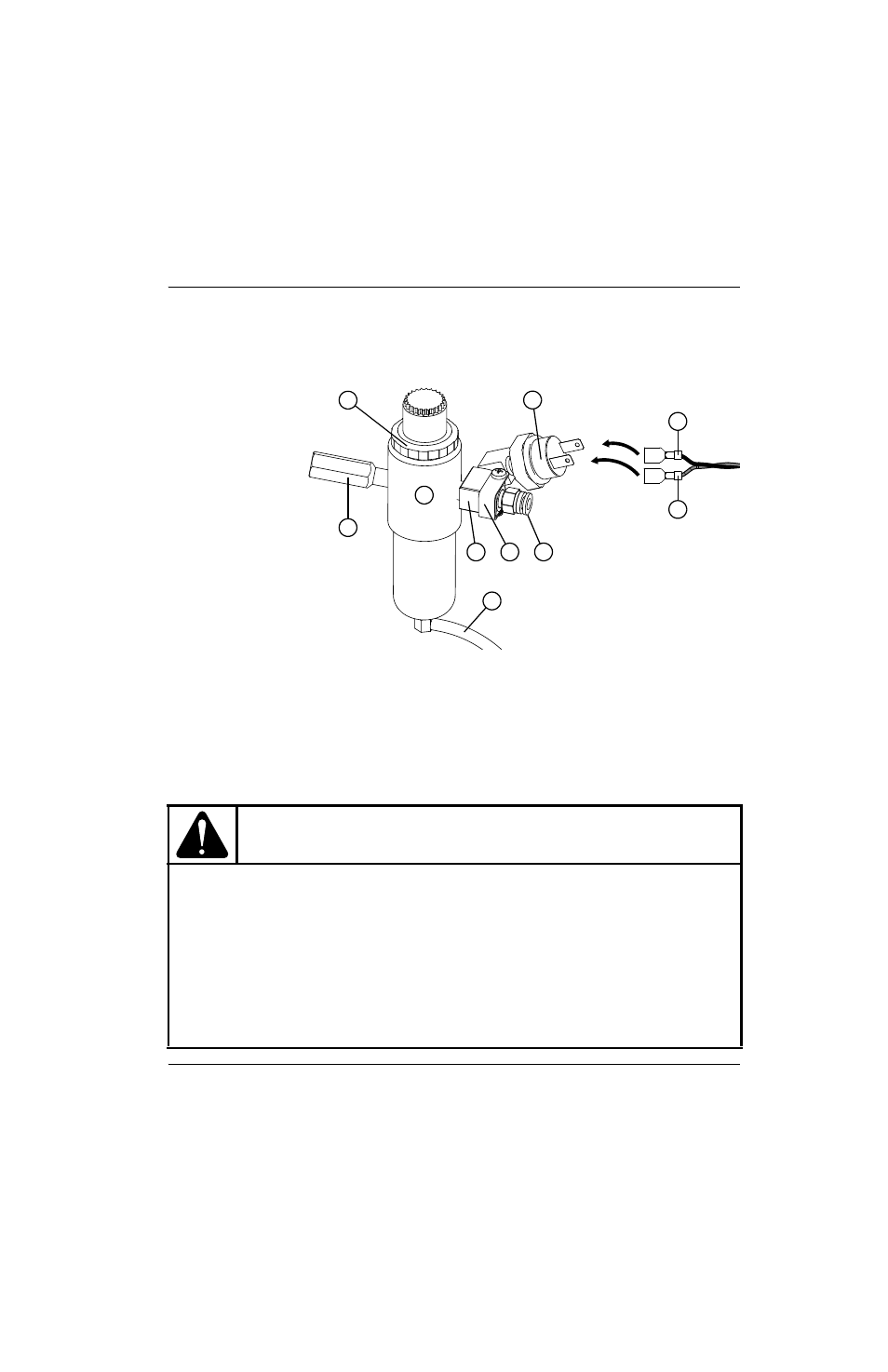

Рисунке 77
9. Повторно подключите источник газа и проверьте отсутствие утечек на всех фитингах и точках подсоединения
шланга в узле воздушного фильтра/регулятора.
ОСТОРОЖНО!
Значения давления подачи газа, не соответствующие техническим характеристикам,
приведенным в разделе Технические характеристики руководства системы, могут привести к
неудовлетворительному качеству резки, низкому сроку службы расходных деталей и
проблемам в эксплуатации.
Недостаточно высокая степень очистки газов или утечки в подающих шлангах или
соединениях могут привести к нежелательным последствиям (указаны ниже).
Снижение скорости резки.
Ухудшение качества резки.
Снижение максимальной толщины резки.
Более низкая продолжительность срока службы расходных деталей.
4
5
6
3
8
9
7
1
2
10
1
Стопорная гайка
2
Латунный шестигранный адаптер
3
Воздушный фильтр/регулятор в сборе
4
Дренажный шланг
5
Латунный тройник
6
Зажим заземляющего провода
7
Нажимной фитинг шланга подачи газа
8
Красный провод
9
Черный провод
10
Переключатель давления
