Powermax30 XP Руководство по сервисному обслуживанию 80815J
6 – Замена компонентов источника тока
Рисунке 46

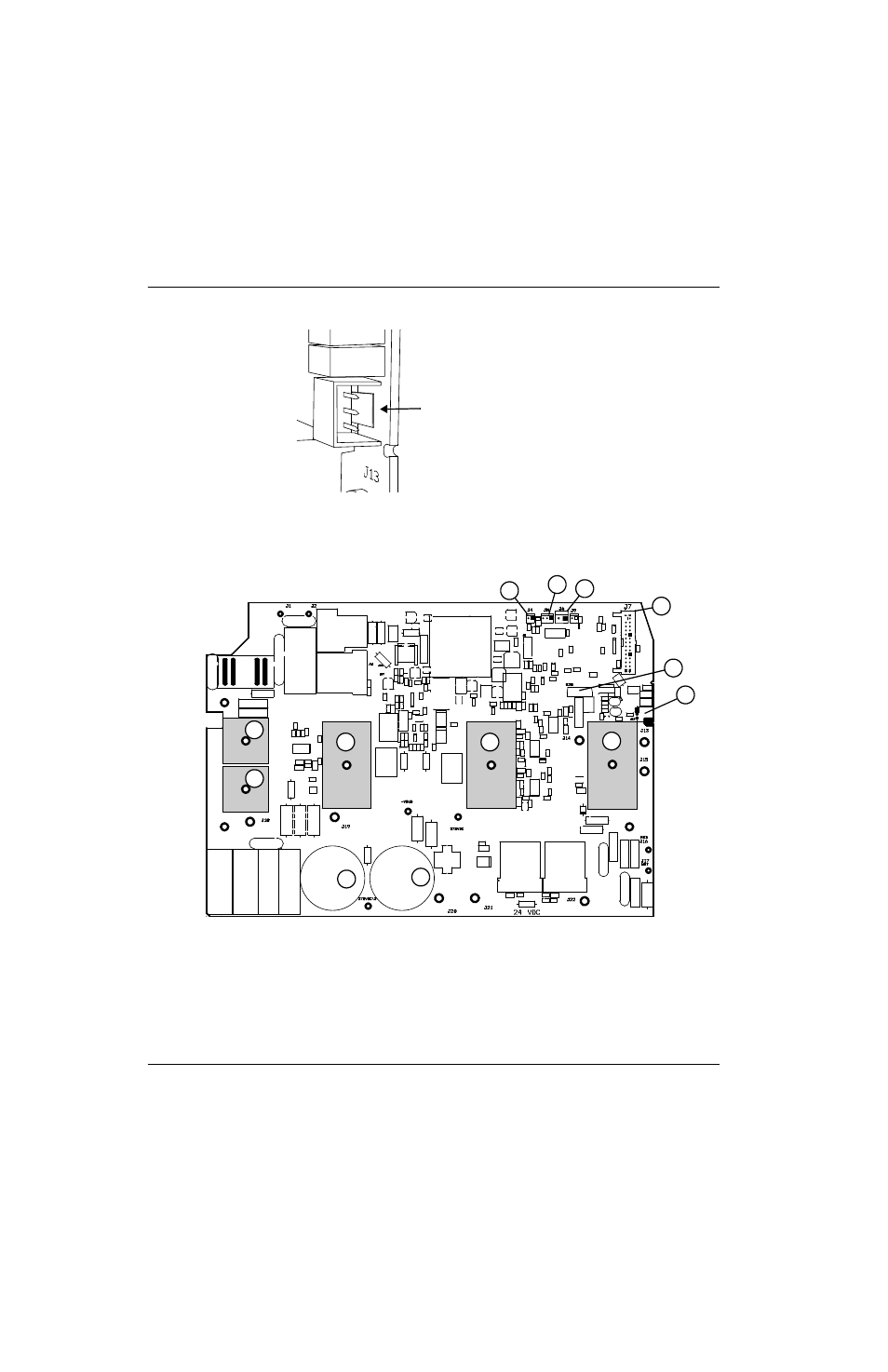

3. Отсоедините разъемы от J4, J5 и J6 на стороне компонента силовой платы. (См. Рисунке 47).
Рисунке 47
Нажмите выступ по направлению к разъему.
1
2
4
7
8
9
1
3
3
3
2
5
6
1
Входные диодные мосты
2
Конденсаторы
3
БТИЗы
4
Разъем запуска резака (TORCH START) (J12)
5
Резистор демпфера
6
Разъем ленточного кабеля (J7)
7
J6
8
J5
9
J4
