Powermax30 XP Руководство по сервисному обслуживанию 80815J
7 – Замена компонентов резака
6. Удерживая пружину на месте, выньте выключатель с пружиной из рукоятки. Отложите их в сторону.
7. Вставьте сжатую пружину в переднюю половину выключателя. Установите
выключатель с пружиной на место.
8. Проверьте, чтобы рукоятка не пережимала провода; совместите левую часть
рукоятки с ее правой частью. Проверьте, чтобы оба опорных штыря вращения
выключателя были вставлены в поворотные отверстия выключателя. (См.
Рисунке 106 на странице 186).
9. Вкрутите винты в рукоятку.
10. Установите расходные детали.
11. Подключите источник газа и сетевой шнур, переведите выключатель источника тока в положение вкл (ON) (I).
Замена корпуса резака
1. Выполните указанные ниже процедуры.
a. Переведите выключатель источника тока в положение выкл (OFF) (O), отсоедините сетевой шнур от
источника тока и отключите источник газа.
б. Снимите все компоненты из резака. См. Снимите рукоятку на странице 183.

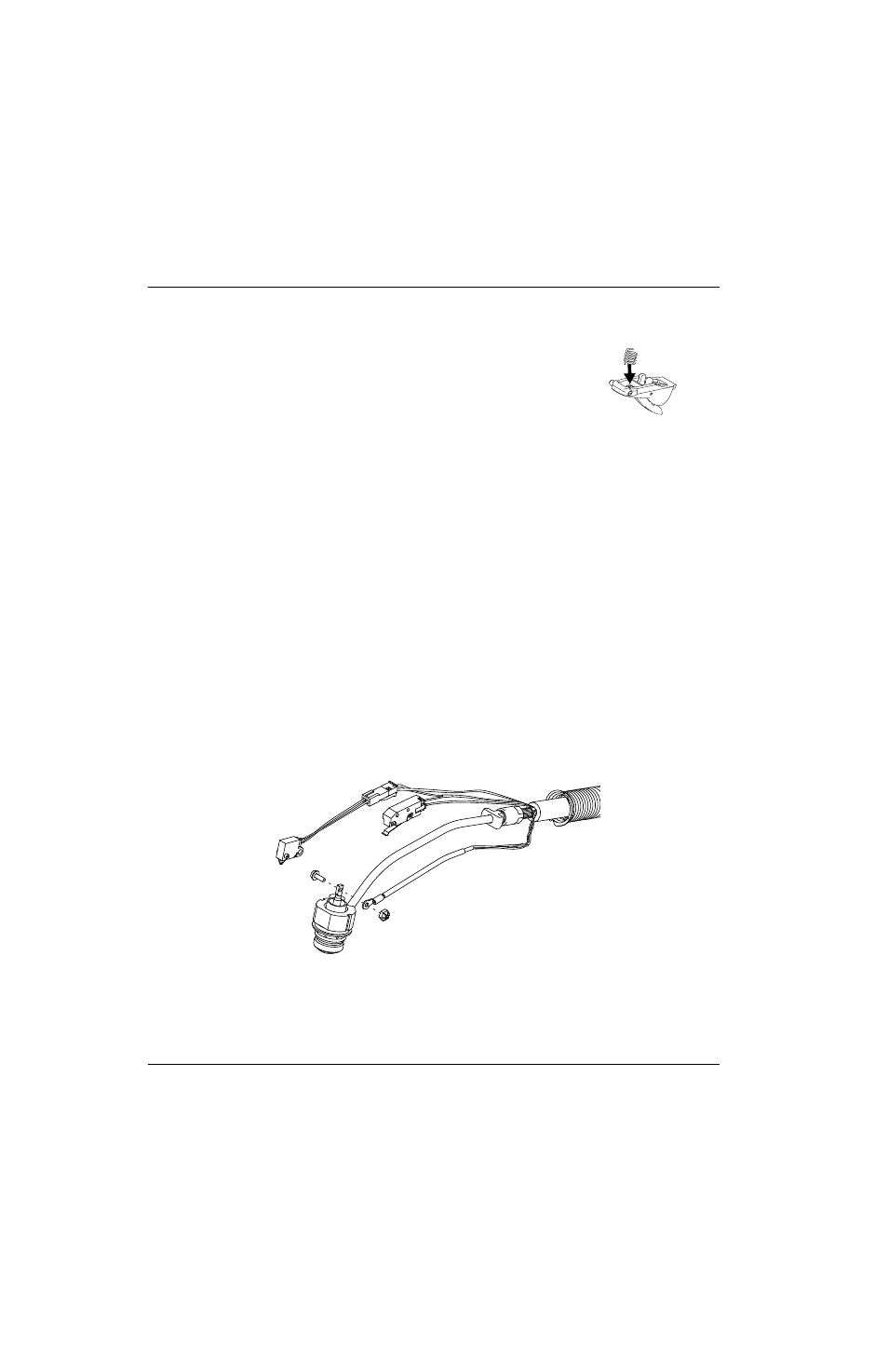

2. Выкрутите винт, которым силовой провод резака закреплен на его основном корпусе. Отложите гайку и винт
в сторону.
Рисунке 108
Комплект
Описание
Комплект: корпус резака Duramax LT (с уплотнительным кольцом)
