192
Powermax30 XP Руководство по сервисному обслуживанию 80815J
7 – Замена компонентов резака
Замена провода резака
1. Выполните указанные ниже процедуры:
a. Переведите выключатель источника тока в положение выкл (OFF) (O), отсоедините сетевой шнур
от источника тока и отключите источник газа.
б. Удалите все компоненты из резака. См. Снимите рукоятку на странице 183.

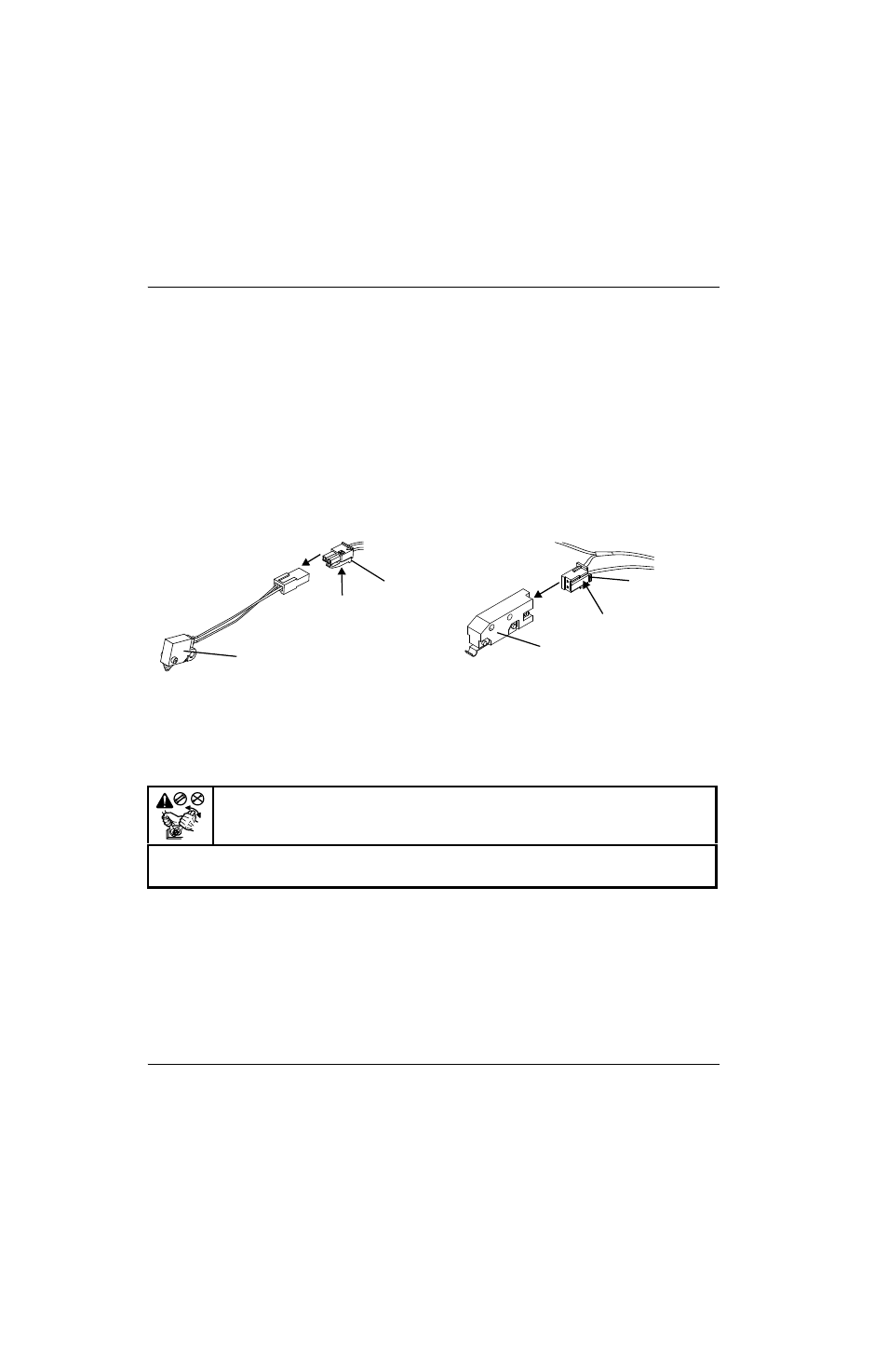

2. Отсоедините переключатель колпачкового датчика и пусковой переключатель.
Рисунке 110
3. Выкрутите винт, которым силовой провод резака закреплен на его основном корпусе. Отложите гайку и винт
в сторону. (Место расположения винта см. на
4. С помощью двух торцевых гаечных ключей ослабьте газовый патрубок, которым корпус резака закреплен на
проводе резака.
Комплект
Описание
Комплект: провод резака Duramax LT, 4,6 м с кабельным зажимом
ОСТОРОЖНО!
Для правильного выкручивания и вкручивания шестигранных болтов и гаек в рамках этих
процедур всегда используйте 2 гаечных ключа.
Переключатель колпачкового датчика
Выступ
Выступ
Пусковой переключатель
