Powermax30 XP Руководство по сервисному обслуживанию 80815J 191
7 – Замена компонентов резака
Замена переключателя колпачкового датчика
1. Выполните указанные ниже процедуры:
a. Переведите выключатель источника тока в положение выкл (OFF) (O), отсоедините сетевой шнур
от источника тока и отключите источник газа.
б. Удалите все компоненты из резака. См. Снимите рукоятку на странице 183.
2. Отсоедините старый переключатель
колпачкового датчика, нажав на выступ и
отсоединив разъем.
3. Подключите новый переключатель
колпачкового датчика к проводу резака,
вставив стыковочный разъем на проводах
провода резака в гнездо.
4. Выполните указанные ниже процедуры:
a. Установите компоненты резака,
которые были сняты. См. Установите рукоятку на странице 186.
б. Подключите источник газа и сетевой шнур, переведите выключатель источника тока в положение
вкл (ON) (I).
Комплект Описание
228109 Комплект: переключатель колпачкового датчика резака

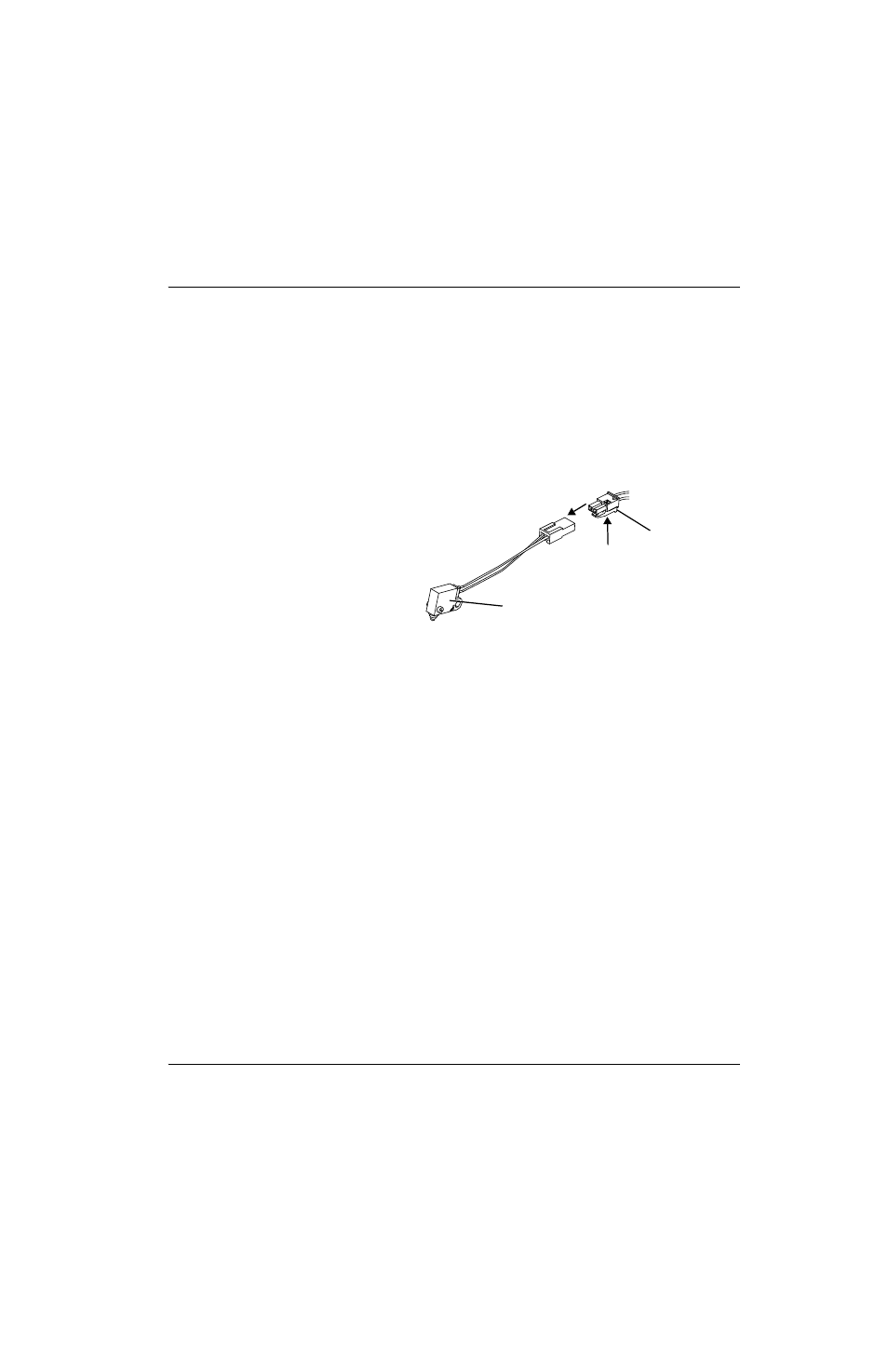

Переключатель колпачкового датчика
Выступ
