Powermax30 XP Руководство по сервисному обслуживанию 80815J
133
6 – Замена компонентов источника тока
6. Выполните указанные ниже процедуры:
a. См. Установка крышки источника тока на странице 99.
б. Подключите источник газа и сетевой шнур, переведите выключатель источника тока в положение
вкл (ON) (I).
Замена группы проводов

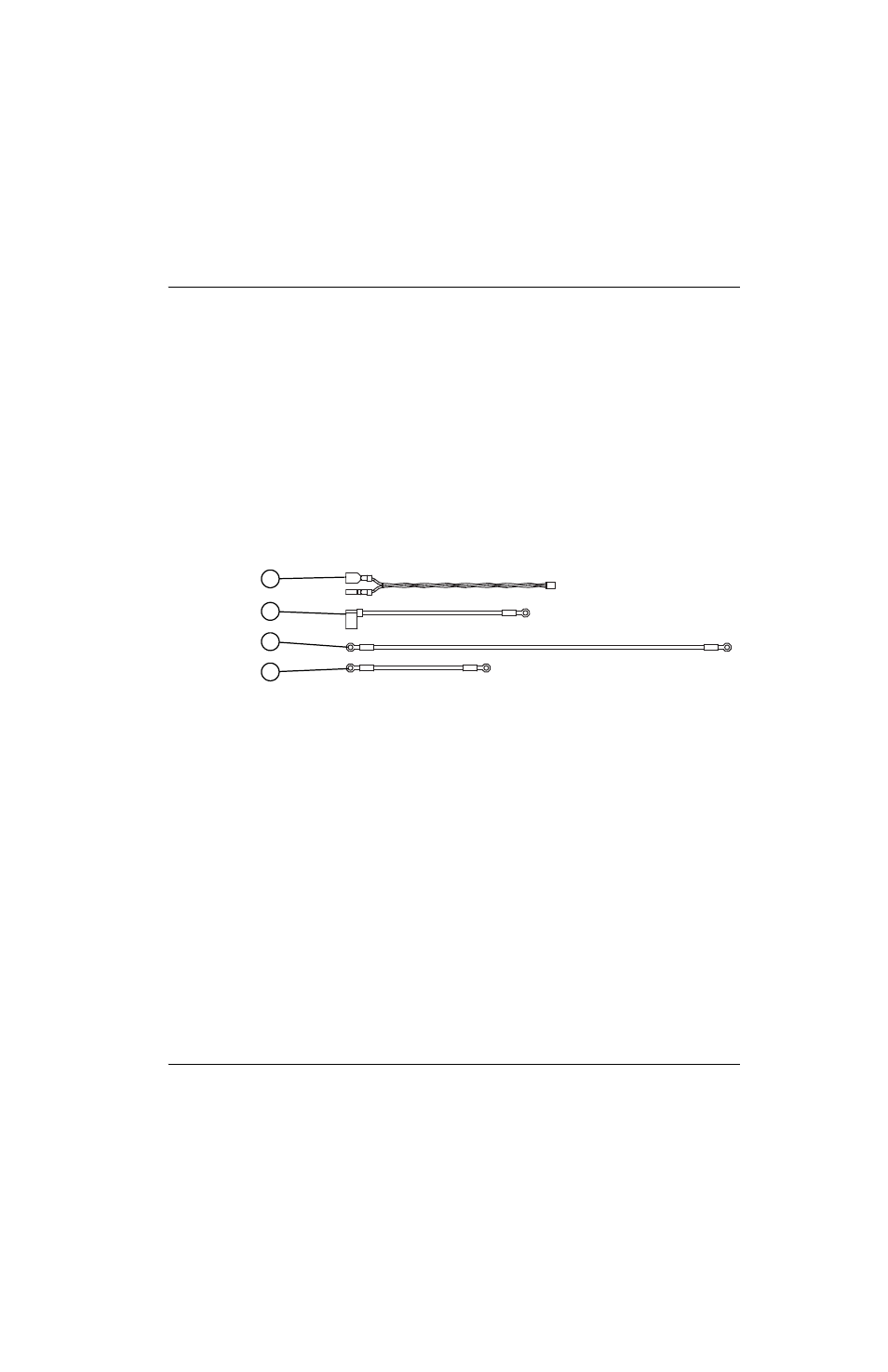

Комплект группы проводов для Powermax30 XP включает следующие 4 провода:
Рисунке 58
№ комплекта
Описание
Комплект: группа проводов: пара проводов переключателя давления, 3 провода
заземления
1
2
3
4
1
Переключатель давления на паре проводов J4
(красный/черный)
2
Провод зажима заземления от теплоотвода к
задней панели (зеленый)
3
Провод заземления от теплоотвода к узлу
магнитоэлектроники (зеленый)
4
Провод заземления от теплоотвода к зажиму
заземления воздушного фильтра/регулятора
(зеленый)
