Powermax30 XP Руководство по сервисному обслуживанию 80815J
139
6 – Замена компонентов источника тока

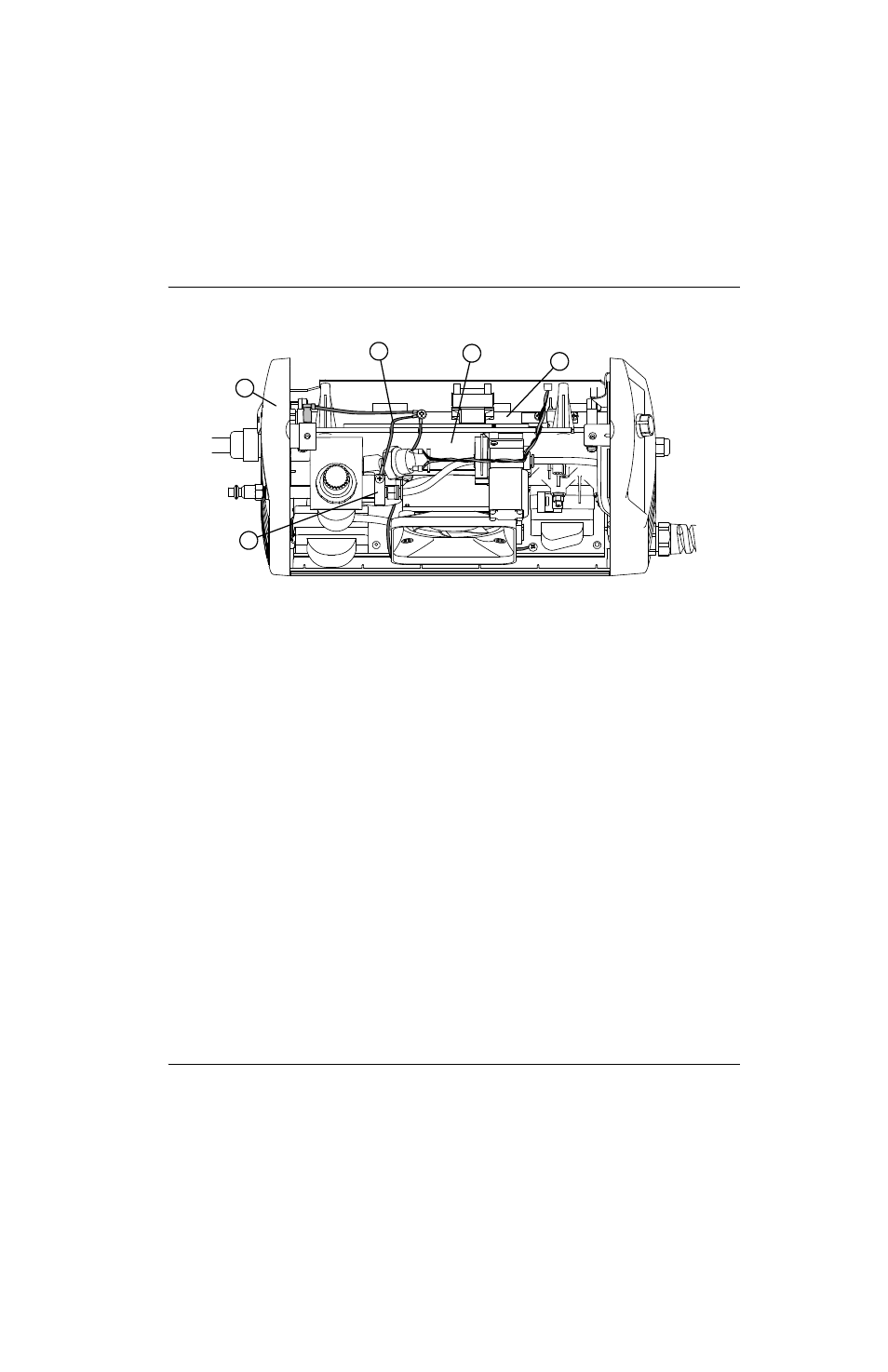

Рисунке 62
2
5
1
4
3
1
Задняя панель
2
Зажим заземления на латунном тройнике
воздушного фильтра/регулятора
3
Теплоотвод
4
Центральная панель
5
Провод заземления от теплоотвода к зажиму
заземления воздушного фильтра/регулятора
