108 Powermax30 XP Руководство по сервисному обслуживанию 80815J
6 – Замена компонентов источника тока
Замена силового шнура и кабельного зажима
Снимите силовой шнур и кабельный зажим
Сетевые шнуры в моделях CSA
1. Выполните указанные ниже процедуры:
a. Переведите выключатель источника тока в положение выкл (OFF) (O), отсоедините сетевой шнур от
источника тока и отключите источник газа.
б. См. Снимите крышку с источника тока на странице 98.
в. См. Снимите защитный барьер компонентов на странице 100.
г. См. Отсоедините заднюю панель на странице 105.
2. Отсоедините черный и белый кабель в верхней части выключателя источника тока.

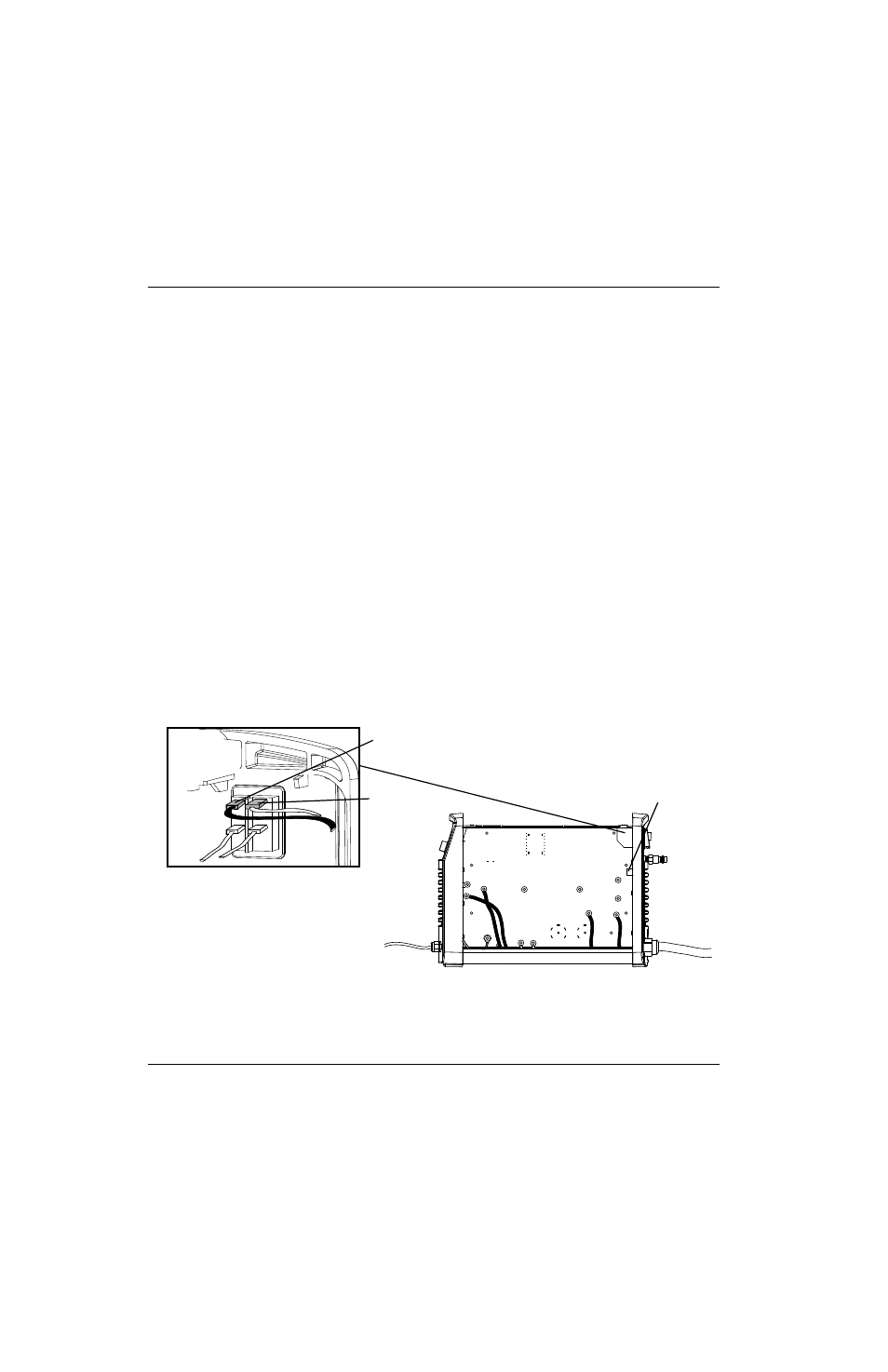

Рисунке 36
№ комплекта Описание
228210 Комплект: сетевой шнур CSA со штепсельным разъемом и поворотным замком
NEMA 240 В/20 A, однофазный, 3,0 м
228140 Комплект: сетевой шнур CЕ, однофазный, 3,0 м (без вилки)
428231 Комплект: сетевой шнур CCC, однофазный, 3,0 м (без вилки)
228143 Комплект: кабельный зажим сетевого шнура
N
L
PE
