116 Powermax30 XP Руководство по сервисному обслуживанию 80815J
6 – Замена компонентов источника тока
7. Вставьте новый выключатель источника тока в новую панель так, чтобы надпись «ВКЛ» (ON) (I)
располагалась в верхней части выключателя.
 Щелчок означает, что выключатель зафиксирован на месте.

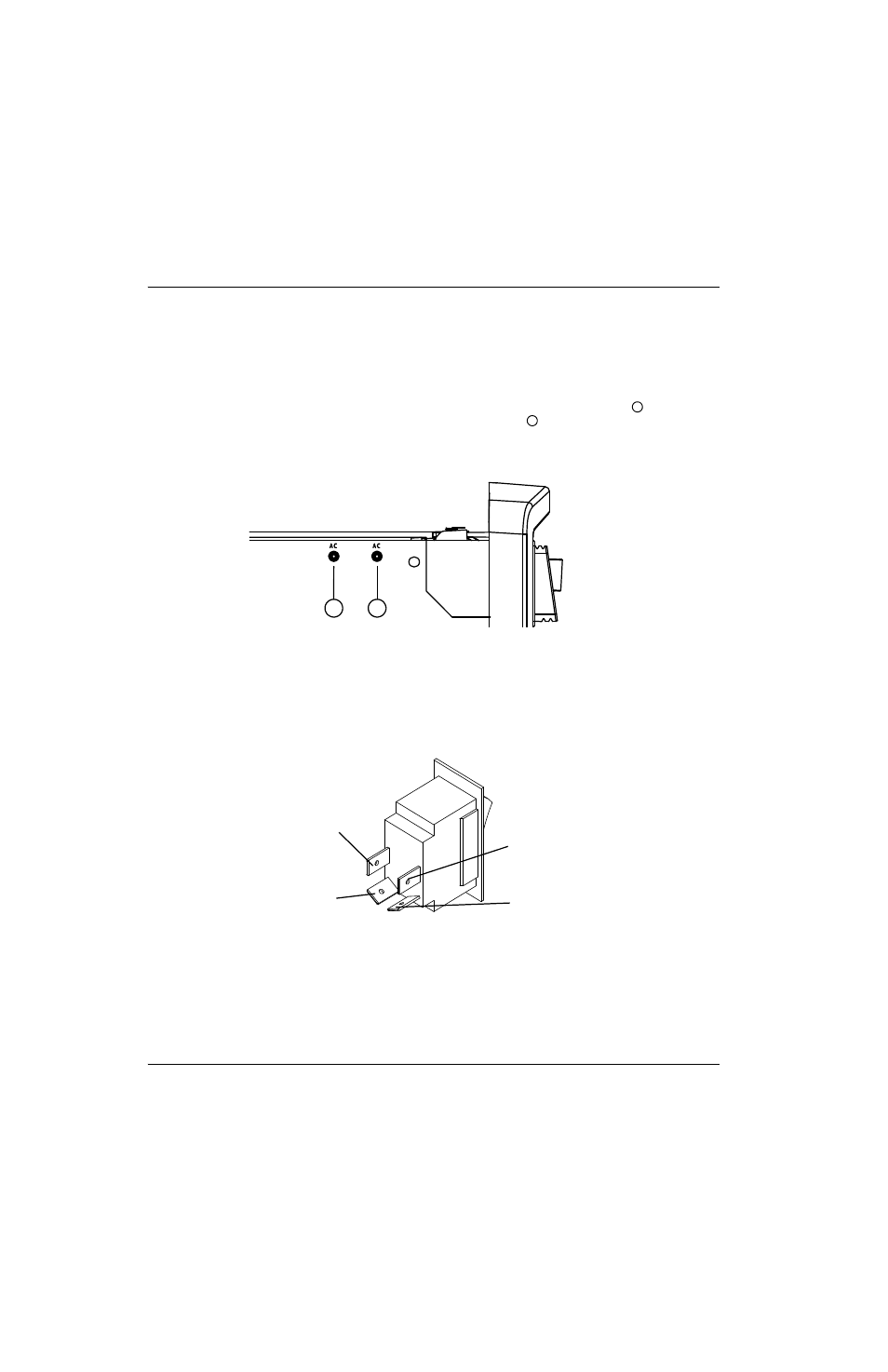

8. Наденьте разъемы двух белых проводов, присоединенные к силовой плате в месте, обозначенном «АС»
(переменный ток), на два нижних штырька выключателя источника тока. Левый провод «АС» подключается
к нижнему левому штырьку выключателя питания, правый провод «АС» подключается к нижнему правому
штырьку выключателя питания. См. Рисунке 42 и Рисунке 43.
Рисунке 42
9. Вставьте разъем для черного (CSA) или коричневого (CE/CCC) провода на штырь в верхней левой части
выключателя источника тока.
10. Вставьте разъем для белого (CSA) или синего (CE/CCC) провода на штырь в верхней правой части
выключателя источника тока.
Рисунке 43
11. Подключите провод заземления к зажиму заземления на задней панели.
12. Выполните указанные ниже процедуры:
a. См. Установите защитный барьер компонентов на странице 101.
б. См. Установка крышки источника тока на странице 99.
в. Подключите источник газа и сетевой шнур, переведите выключатель источника тока в положение
вкл (ON) (I).
1
2
AC AC
1 2
Белый (переменный ток)
(левый штырек)
Черный (CSA)
Коричневый (CE/CCC)
Белый (переменный ток) (правый штырек)
Белый (CSA)
Синий (CE/CCC)
