Powermax30 XP Руководство по сервисному обслуживанию 80815J 129
6 – Замена компонентов источника тока
Замена дренажного шланга, шлангов источника газа и прямоугольного
фитинга
В составе Powermax30 XP есть дренажный шланг и два шланга источника газа, которые могут быть заменены.
(См.
Рисунке 57).
 Дренажный шланг прокладывается от нижней части корпуса воздушного фильтра к основанию источника
тока.
 Один шланг источника газа прокладывается от воздушного фильтра/регулятора к электромагнитному
клапану.
 Другой шланг источника газа прокладывается от электромагнитного клапана к проводу резака.
Также можно заменить пластиковый прямоугольный фитинг, соединяющий шланг источника газа от
электромагнитного клапана к фитингу источника газа от провода резака.
На шлангах источника газа в этой системе используются нажимные фитинги.

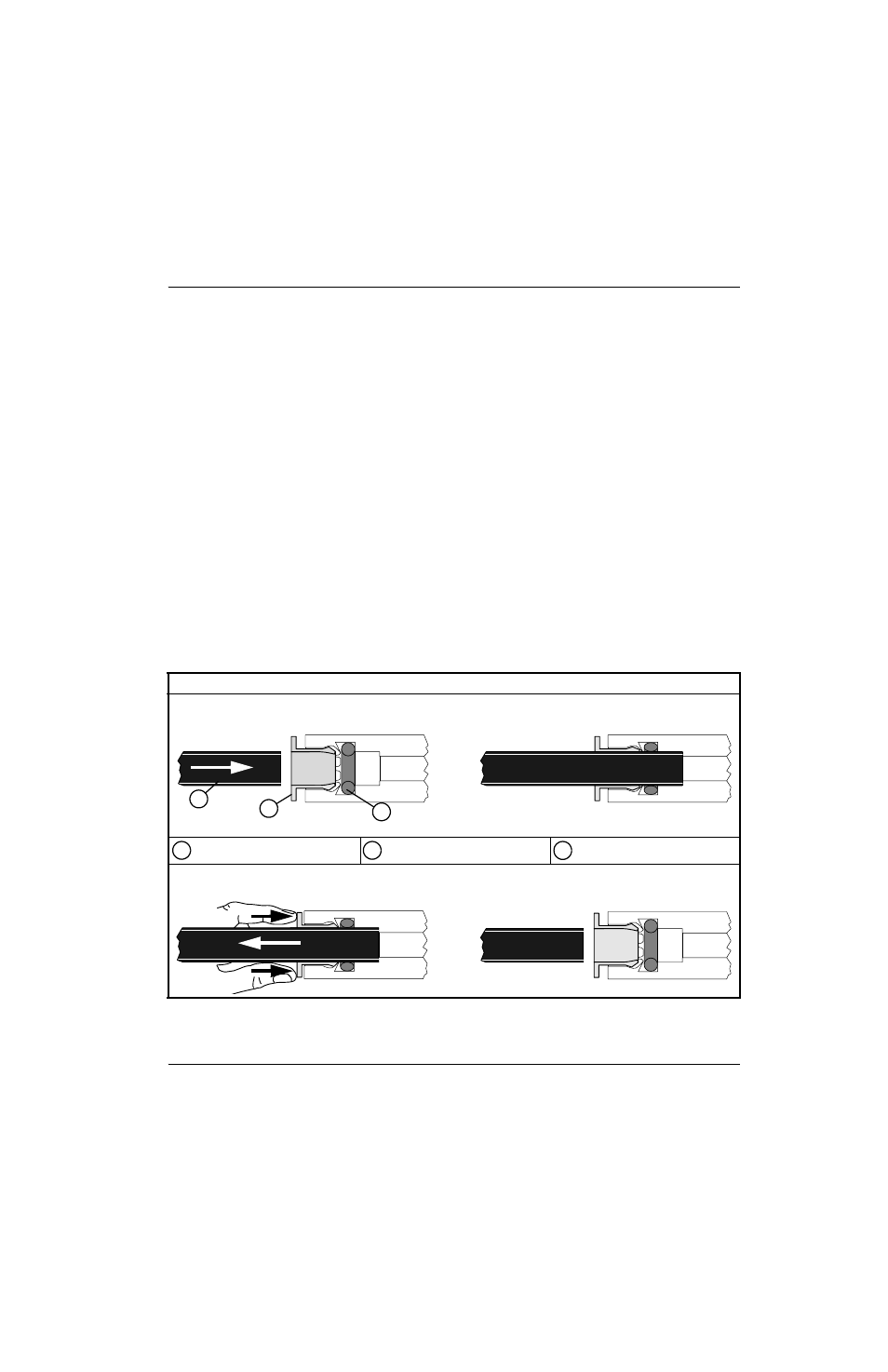

Рисунке 56 — Использование нажимных фитингов
№ комплекта Описание
228095 Комплект: шланги: дренажный шланг, два шланга источник газа, соединительное
колено
Нажимной
 Чтобы подключить шланг, вставьте его в фитинг до упора. Проверьте надежность подсоединения, потянув за
шланг.
 Чтобы отсоединить шланг, нажмите зажимную втулку в направлении фитинга и вытяните шланг из фитинга.
1
2
3
Шланг Зажимная втулка Уплотнительное кольцо 1 2 3
