6 – Замена компонентов источника тока

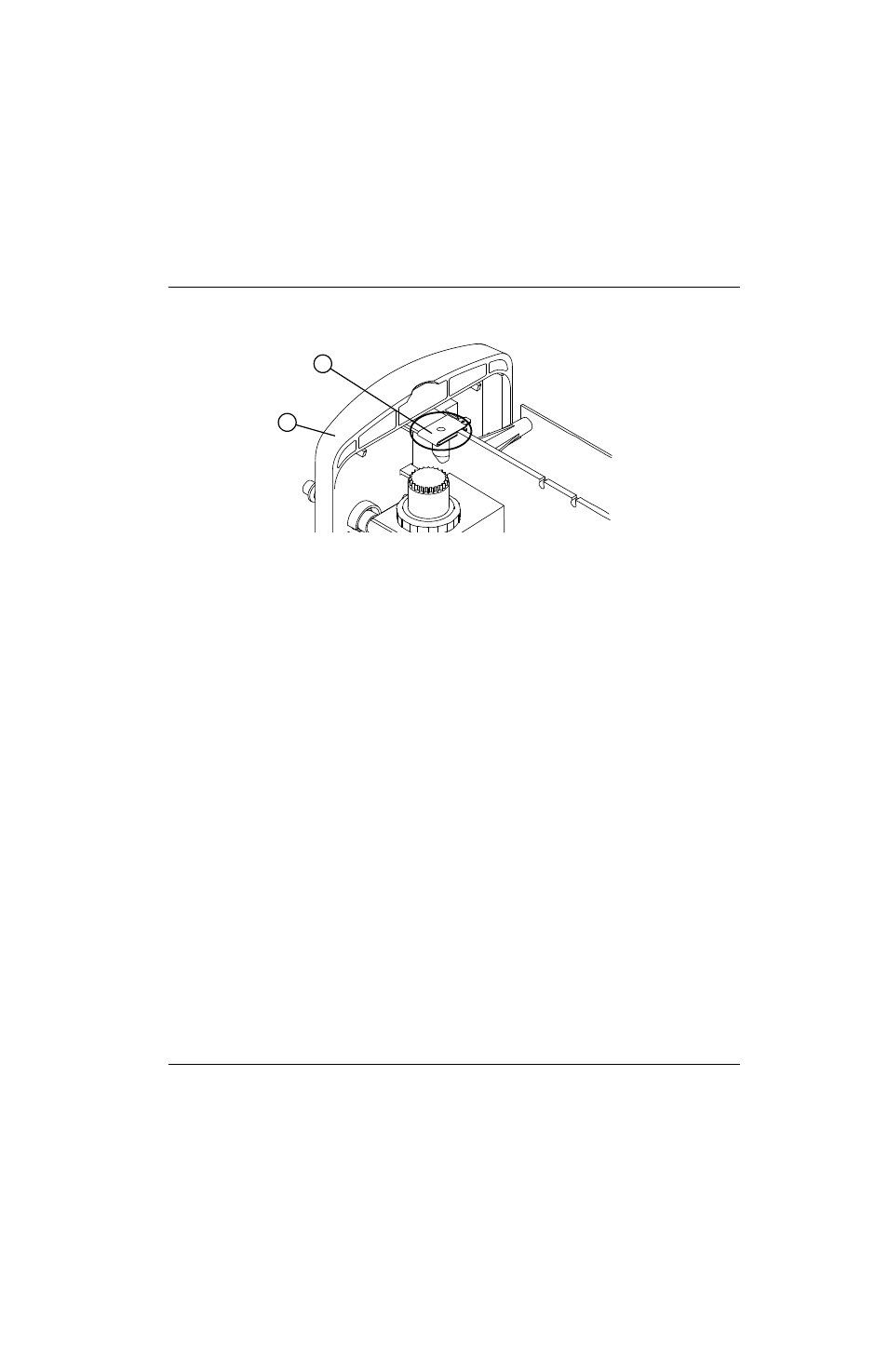

Рисунке 35
Вставьте заднюю панель
1. Вставьте заднюю панель в основание и зафиксируйте ее в захватах.
2. Убедитесь в том, что отверстие в зажиме заземления совмещено с отверстиями для винтов на задней панели
и на источнике тока. (См. Рисунке 35).
3. Затяните фиксирующий винт с усилием 8,1 кг-см. (См. Рисунке 32 на странице 105).
4. Подключите кабель заземления к зажиму заземления.
5. Затяните гайку кабельного зажима на сетевом шнуре.
6. Подключите источник газа и сетевой шнур, переведите выключатель источника тока в положение вкл (ON) (I).
1
2
1 Зажим заземляющего провода 2 Задняя панель
