Замена крышки источника тока, Снимите крышку с источника тока – Инструкция по эксплуатации Hypertherm Powermax30 XP Rev.1 Service manual
Страница 98
98
Powermax30 XP Руководство по сервисному обслуживанию 80815J
6 – Замена компонентов источника тока
Отключение электропитания и отсоединение источника газа
1. Переведите выключатель источника тока системы плазменной резки в положение выкл (OFF) (O).
2. Отсоедините сетевой шнур от источника тока.
3. Отсоедините шланг подачи газа от источника тока системы плазменной резки.
Замена крышки источника тока
Снимите крышку с источника тока
1. Переведите выключатель источника тока в положение выкл (OFF) (O), отсоедините сетевой шнур от
источника тока и отключите источник газа.
2. Выкрутите два винта из рукоятки в верхней части источника тока. Слегка потяните за ближайший к
выкручиваемому винту край панели, чтобы поддержать давление на винт. Когда винт почти выкручен, слегка
наклоните отвертку, чтобы облегчить вытаскивание винта из отверстия с пазом.
3. Слегка отклоните переднюю и заднюю панель от источника тока таким образом, чтобы из-под них можно
было извлечь края рукоятки. Снимите рукоятку и отложите ее в сторону вместе с двумя винтами.
4. Продолжайте наклонять панели наружу, чтобы снять крышку с вентилятором. Затем снимите крышку с
источника тока, подняв ее вверх.

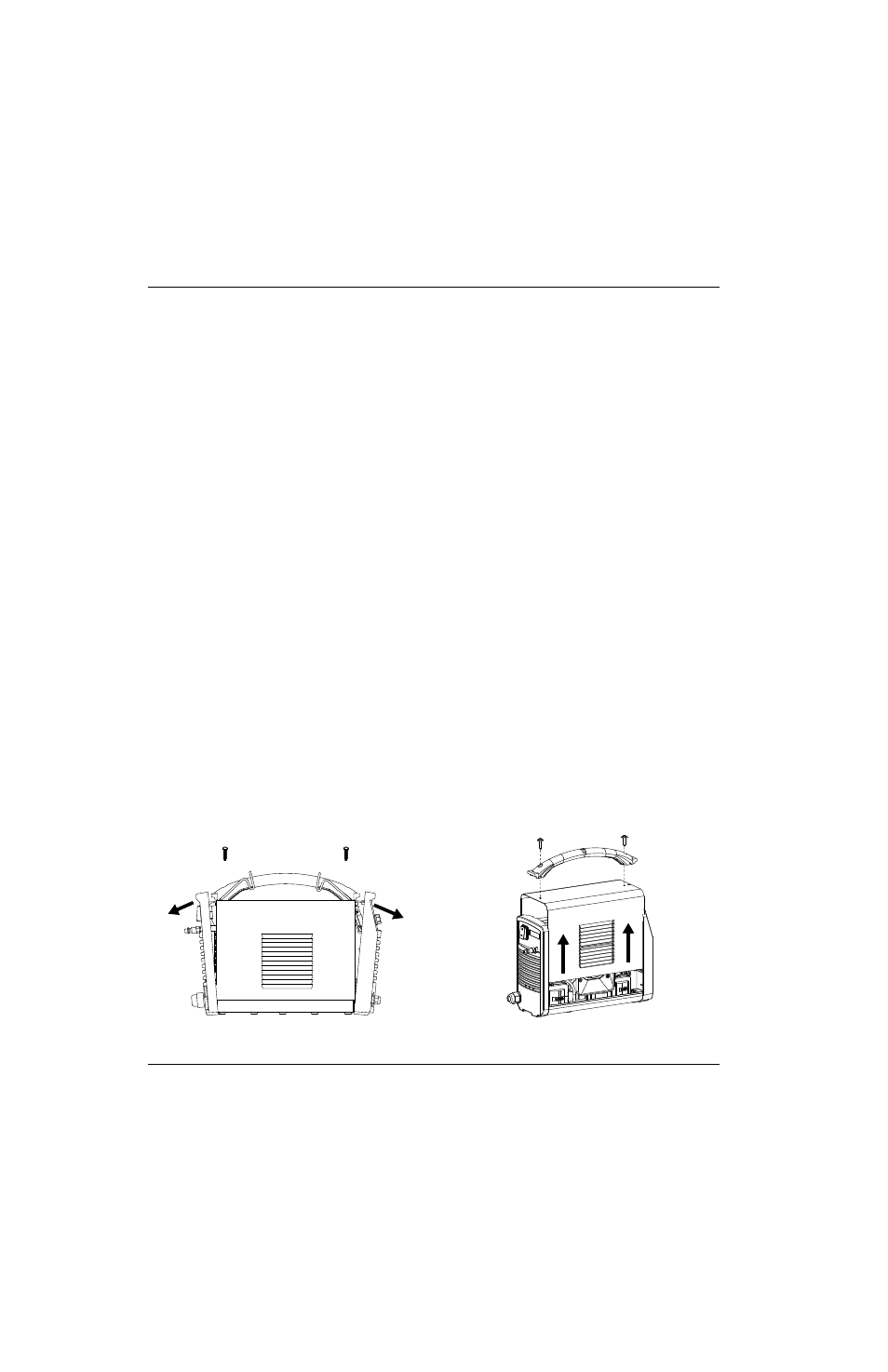

Рисунке 24
№ комплекта
Описание
Комплект: крышка источника тока с информационными табличками, CSA
Комплект: крышка источника тока с информационными табличками, CSA, Built in
America (Сделано в США)
Комплект: крышка источника тока с информационными табличками, СЕ
Комплект: крышка источника тока с информационными табличками, ССС
