Powermax30 XP Руководство по сервисному обслуживанию 80815J
111
6 – Замена компонентов источника тока
Сетевые шнуры CE и CCC
1. Выполните указанные ниже процедуры:
a. Переведите выключатель источника тока в положение выкл (OFF) (O), отсоедините сетевой шнур от
источника тока и отключите источник газа.
б. См. Снимите крышку с источника тока на странице 98.
в. См. Снимите защитный барьер компонентов на странице 100.
г. См. Отсоедините заднюю панель на странице 105.
Сетевые шнуры CE и CCC имеют коричневый и синий провода, которые
подключаются к выключателю источника тока, и зеленый/желтый провод
заземления, который подключается к теплоотводу.
2. Отсоедините синий и коричневый провода от выключателя источника тока.
3. Удалите винт крепления зеленого/желтого провода заземления к теплоотводу. В силовой плате имеется
вырез для доступа к винту.

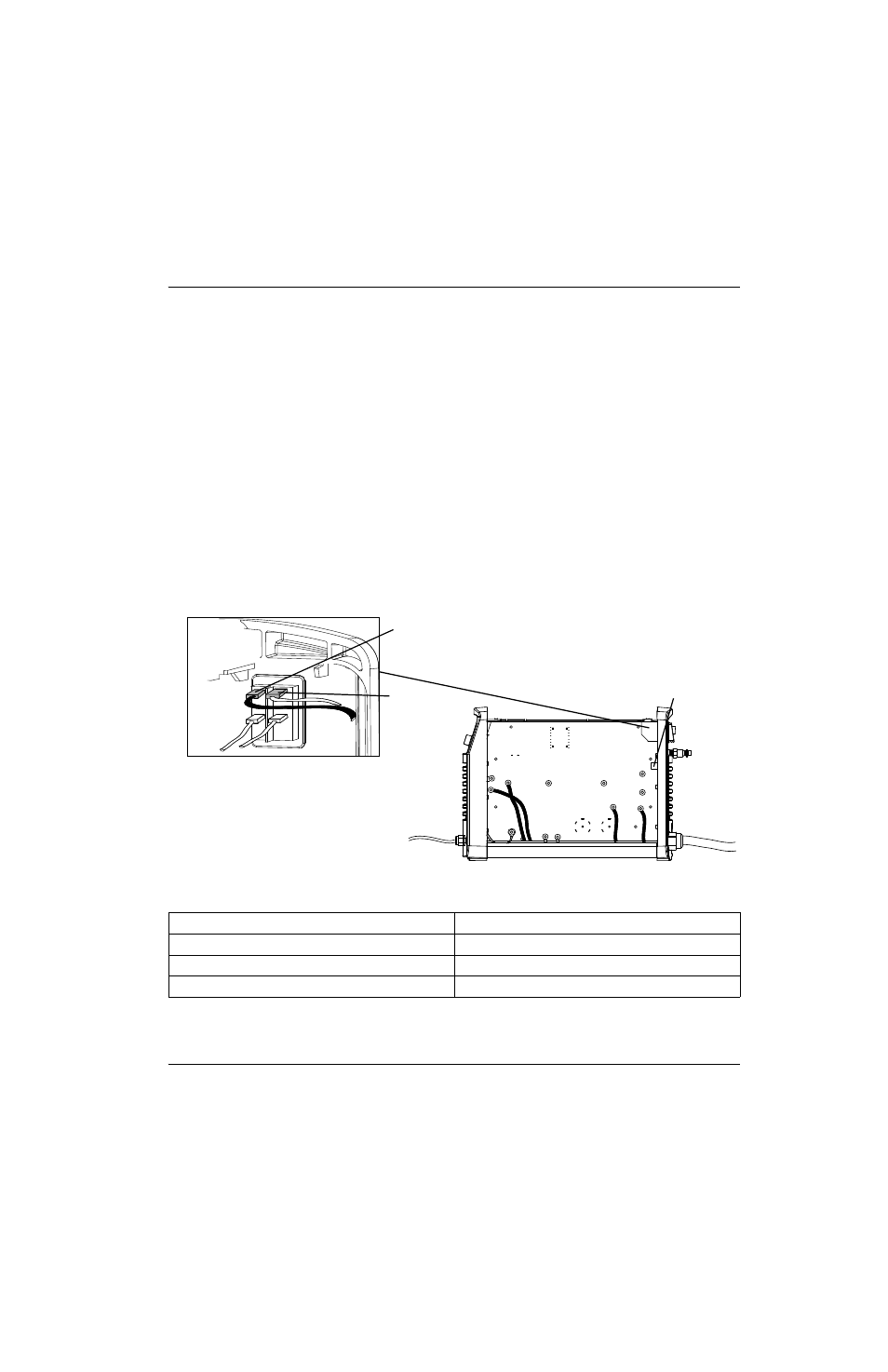

Рисунке 39
Таблице 2 – Однофазные провода сетевых шнуров CE и CCC
Код. обозначение
Цвет провода
L (под напряжением)
Коричневый
N (нейтральный)
Голубой
РЕ (заземление)
Зеленый/желтый
N
L
PE
