144 Powermax30 XP Руководство по сервисному обслуживанию 80815J
6 – Замена компонентов источника тока
3. Найдите 3-штырьковый разъем в пазу запуска резака (TORCH START) (J12) на силовой плате (на стороне,
обращенной к теплоотводу), к которому подключены оранжевый, синий и фиолетовый провода из провода
резака.

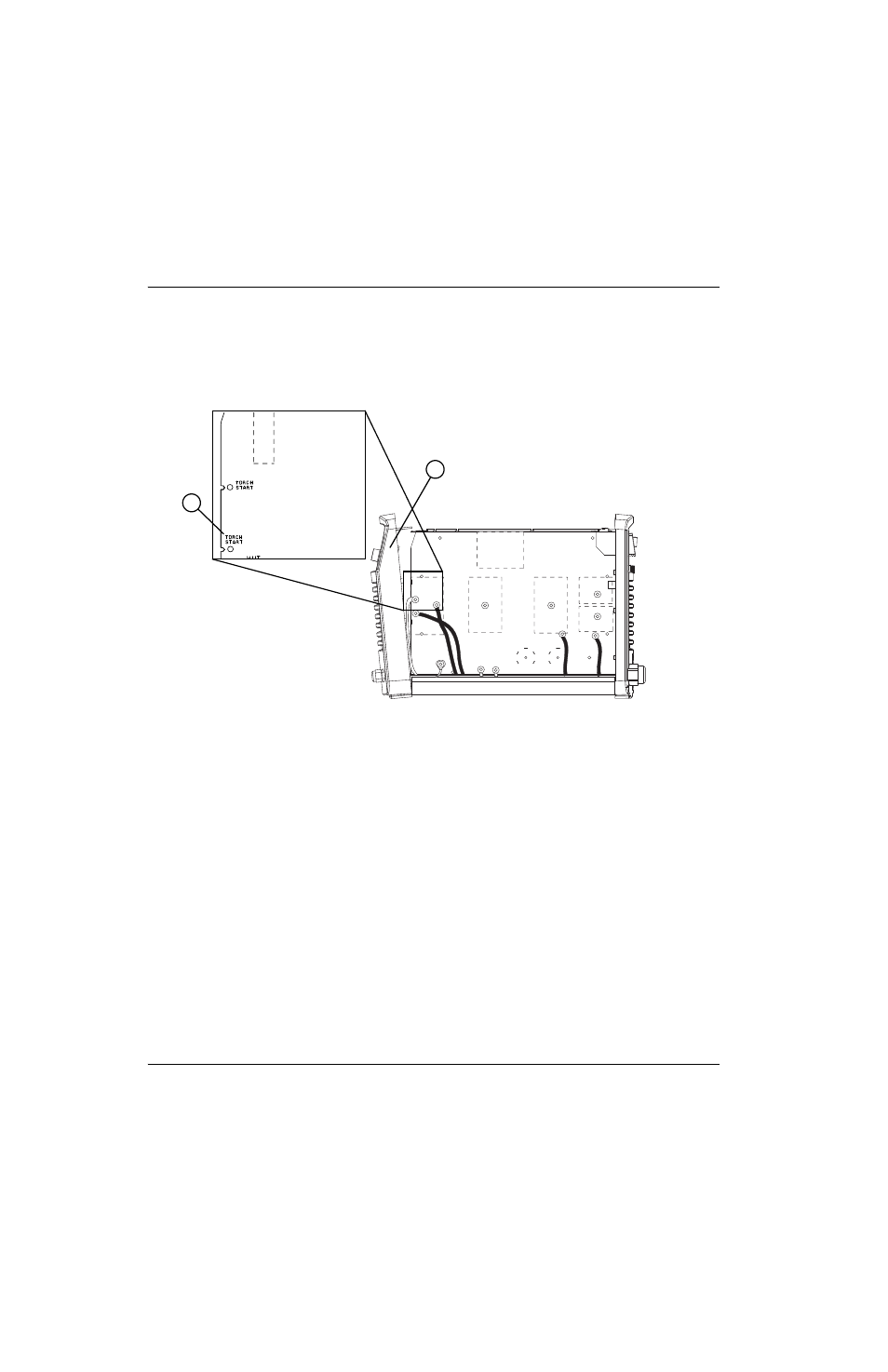

Рисунке 68
2
1
1 Паз запуска резака (TORCH START) (J12) 2 Передняя панель
