Powermax30 XP Руководство по сервисному обслуживанию 80815J
101
6 – Замена компонентов источника тока
Установите защитный барьер компонентов
1. Удерживайте барьер компонентов так, чтобы край с длинным вырезом и двумя пазами располагался ближе
всего к передней панели, а край с тремя пазами — ближе всего к задней панели.
2. Перфорированная линия проходит через верхнюю часть барьера, на расстоянии около 25 мм ниже верхнего
края. Согните барьер вдоль этой перфорации, отгибая верхний край в сторону от себя.
3. Расположите барьер таким образом, чтобы отогнутая часть располагалась на верхней части силовой платы.
Край с длинным вырезом и двумя пазами следует выровнять относительно передней панели, а край с
тремя пазами должен быть выровнен относительно задней панели.
4. Сначала установите на место край передней панели, а затем — край задней панели. Вырезы на каждой
стороне барьера следует совместить с ребрами на внутренней стороне передней и задней панели. Задвигая
барьер на место, убедитесь, что нижний край располагается между проводами в нижней части силовой платы
и боковой частью пластикового основания.
Барьер не устанавливается в направляющую крышки источника тока.
5. Подключите источник газа и сетевой шнур, переведите выключатель источника тока в положение вкл (ON) (I).

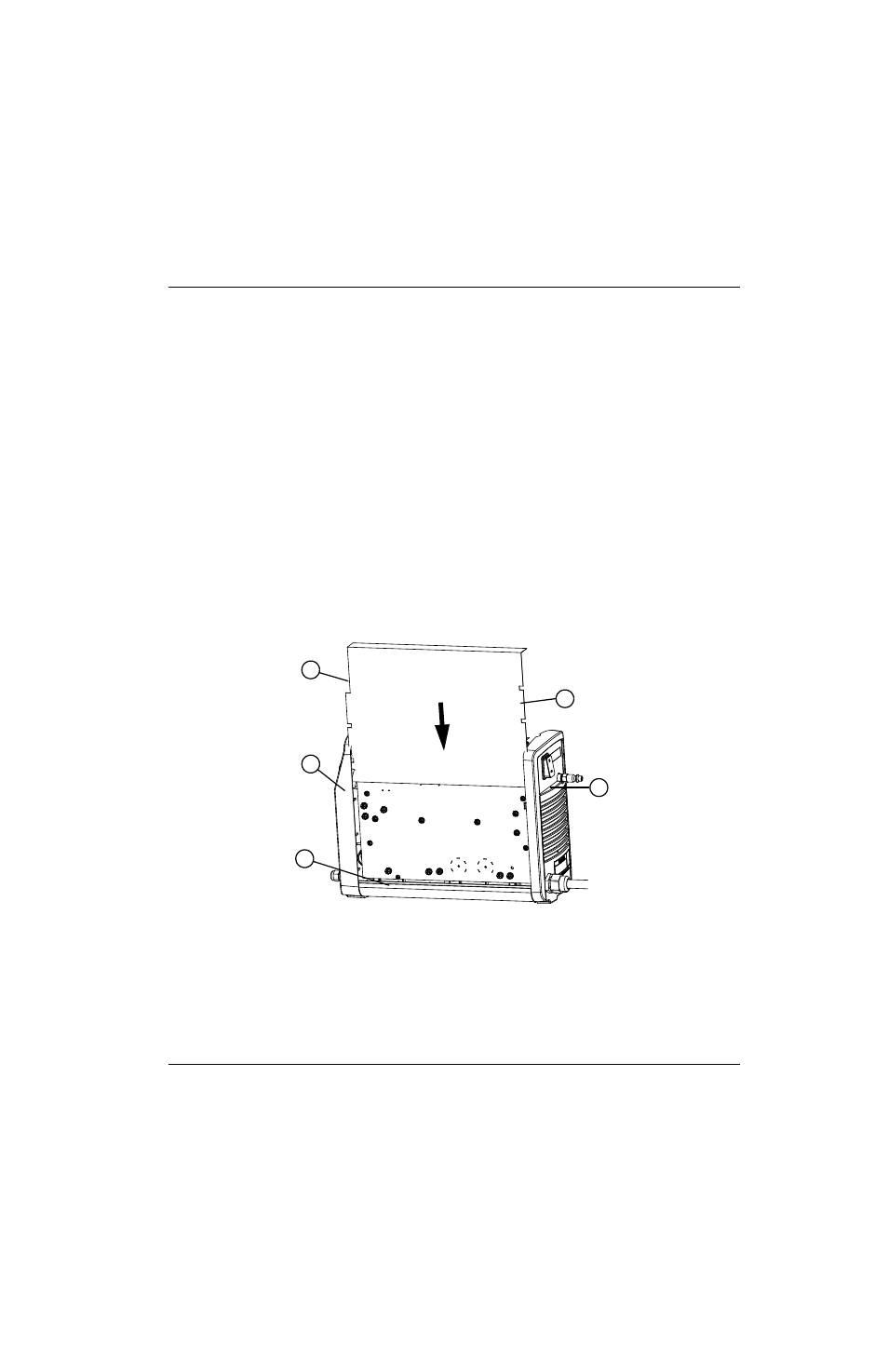

Рисунке 27
1
2
3
5
4
1
Край барьера компонентов с длинным вырезом
и двумя пазами
2
Передняя панель
3
Направляющая
4
Задняя панель
5
Край барьера компонентов с тремя пазами
