134 Powermax30 XP Руководство по сервисному обслуживанию 80815J
6 – Замена компонентов источника тока
Отсоедините и подключите переключатель давления к проводам J4
1. Выполните указанные ниже процедуры:
a. Переведите выключатель источника тока в положение выкл (OFF) (O), отсоедините сетевой шнур от
источника тока и отключите источник газа.
б. См. Снимите крышку с источника тока на странице 98.
2. Отсоедините красно-черные провода от переключателя давления.
3. Другой конец красно-черной пары проводов подключается к J4 на силовой плате. (См. Рисунке 59).
Поднимите верхний край барьера компонентов и отсоедините пару проводов, потянув разъем назад по
направлению от платы.
4. Подсоедините новый провод к J4 на силовой плате и проложите провода через паз в центральной панели,
ближайший к электромагнитному клапану. (См. Рисунке 59).
5. Вставьте разъем черного провода на штырек переключателя давления, ближайший к центральной панели.
6. Вставьте разъем красного провода на штырек переключателя давления, самый дальний от центральной
панели.
7. Выполните указанные ниже процедуры:
a. См. Установка крышки источника тока на странице 99.
б. Подключите источник газа и сетевой шнур, переведите выключатель источника тока в положение
вкл (ON) (I).

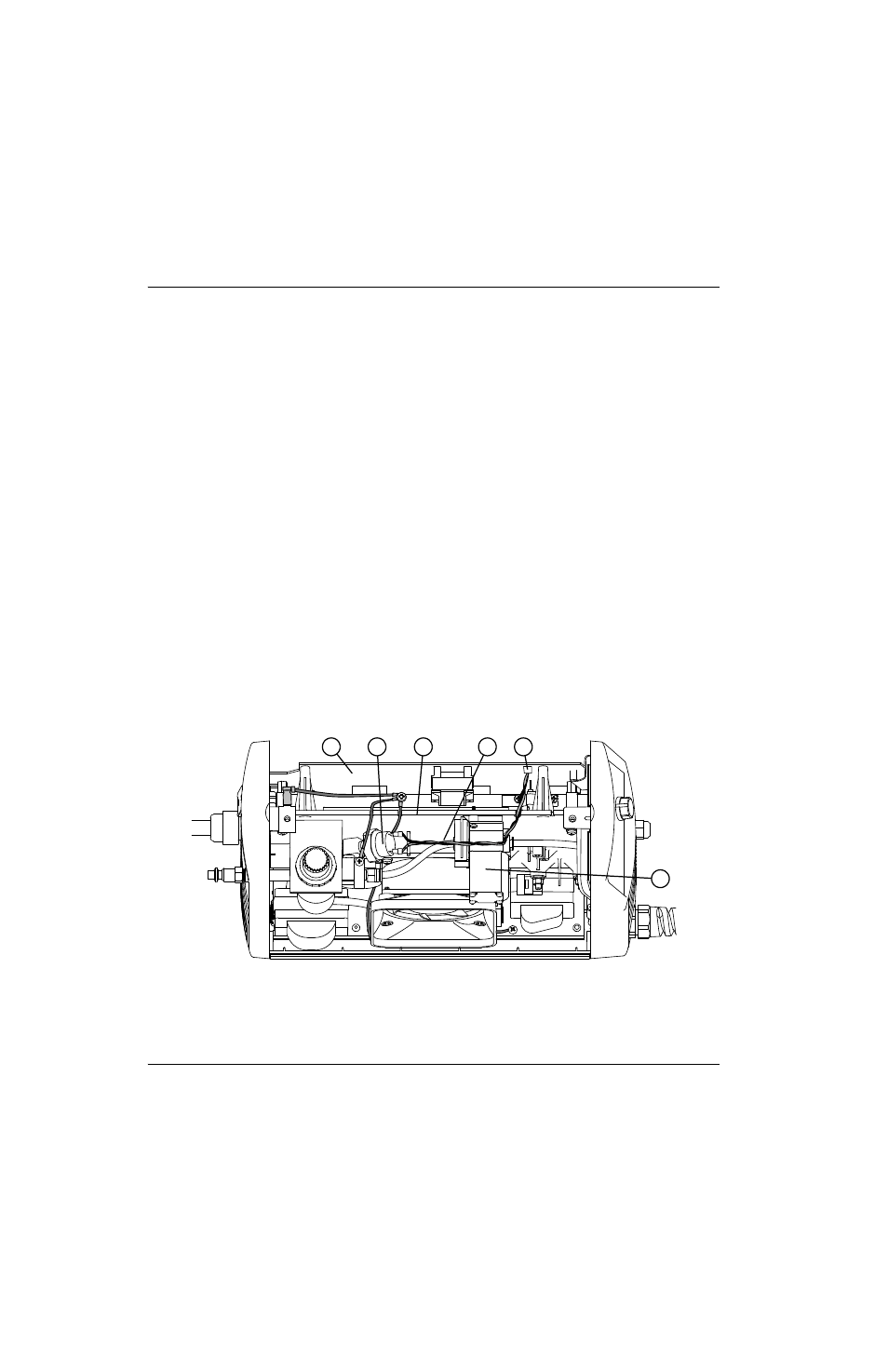

Рисунке 59
3 4 5 6 2
1
1 Электромагнитный клапан
2 Разъем J4 на силовой плате
3 Переключатель давления на паре проводов J4
4 Центральная панель
5 Переключатель давления
6 Силовая плата
