5 – Поиск и устранение неисправностей, проверка системы
Рисунке 10
В процессе нормальной работы на передней панели источника тока светятся светодиоды включения питания,
а на контрольной плате — светодиоды пуска и переноса. При возникновении проблемы в системе один или
несколько светодиодов сбоя на передней панели источника тока и светодиод ошибки или светодиод
переустановки на контрольной плате могут светиться или мигать.
Использование светодиодов ошибки и сброса на плате управления для
поиска и устранения неисправностей
Светодиоды ошибки и переустановки предоставляют информацию, которую следует использовать при поиске
причины и устранении сбоя в работе системы. Если светодиоды на передней панели источника тока мигают,
сосчитайте, сколько раз мигнул светодиод ошибки. Затем изучите следующую таблицу, чтобы определить меры
по устранению.
Светодиод переустановки
Если светится светодиод переустановки на контрольной панели, это значит, что значения напряжения на силовой
плате могут быть неправильными. Выполните следующие проверки на J7 на силовой плате. (См.
Тест 2 —
проверка значений напряжения на силовой плате на странице 83.)
 Проверьте напряжение между штырьком 5 и землей: оно должно равняться 3,3 В пост. тока (± 10 %).
 Проверьте напряжение между штырьком 7 и землей: оно должно равняться 5 В пост. тока (± 10 %).
 Проверьте напряжение между штырьком 12 и землей: оно должно равняться 2,2 В пост. тока (± 10 %).
Если определенные значения выходят за пределы ± 10 % от указанных выше трех значений, отсоедините
ленточный кабель от контрольной платы и повторите проверки. Если во второй раз получены правильные
значения, замените контрольную плату. (См.
Замена контрольной платы на странице 117.) В противном случае
замените силовую плату. (См. Снимите силовую плату на странице 119.)

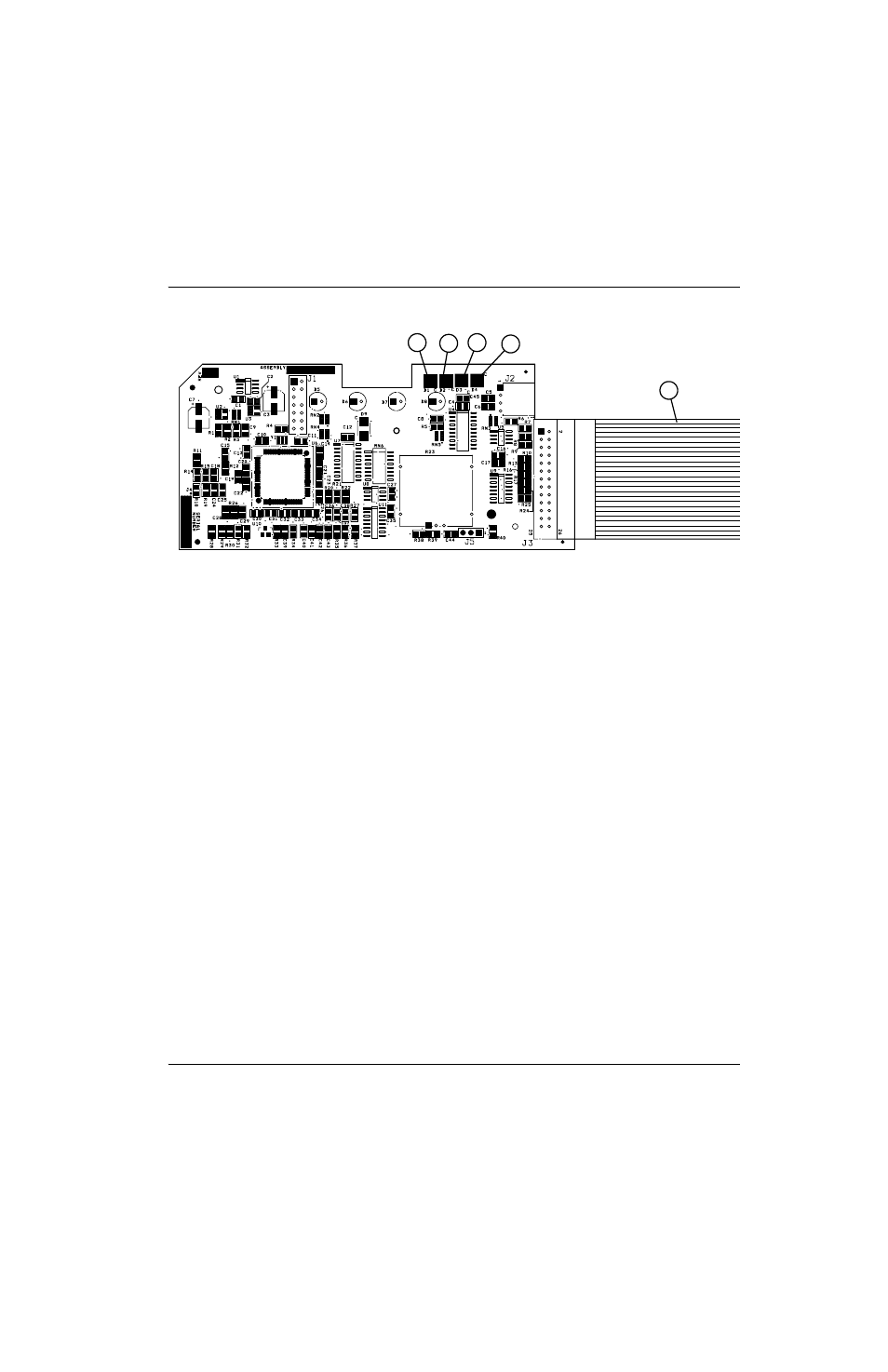

1 2 3 4
5
1 Переустановка/контрольная система
2 Ошибка
3 Передача (XFR)
4 Запуск
5 Ленточный кабель
