Powermax30 XP Руководство по сервисному обслуживанию 80815J
141
6 – Замена компонентов источника тока
3. Нажатием отсоедините шланг источника газа от фитинга на стороне задней панели электромагнитного
клапана. (См.
4. Нажатием отсоедините шланг источника газа от фитинга на стороне передней панели электромагнитного
клапана.

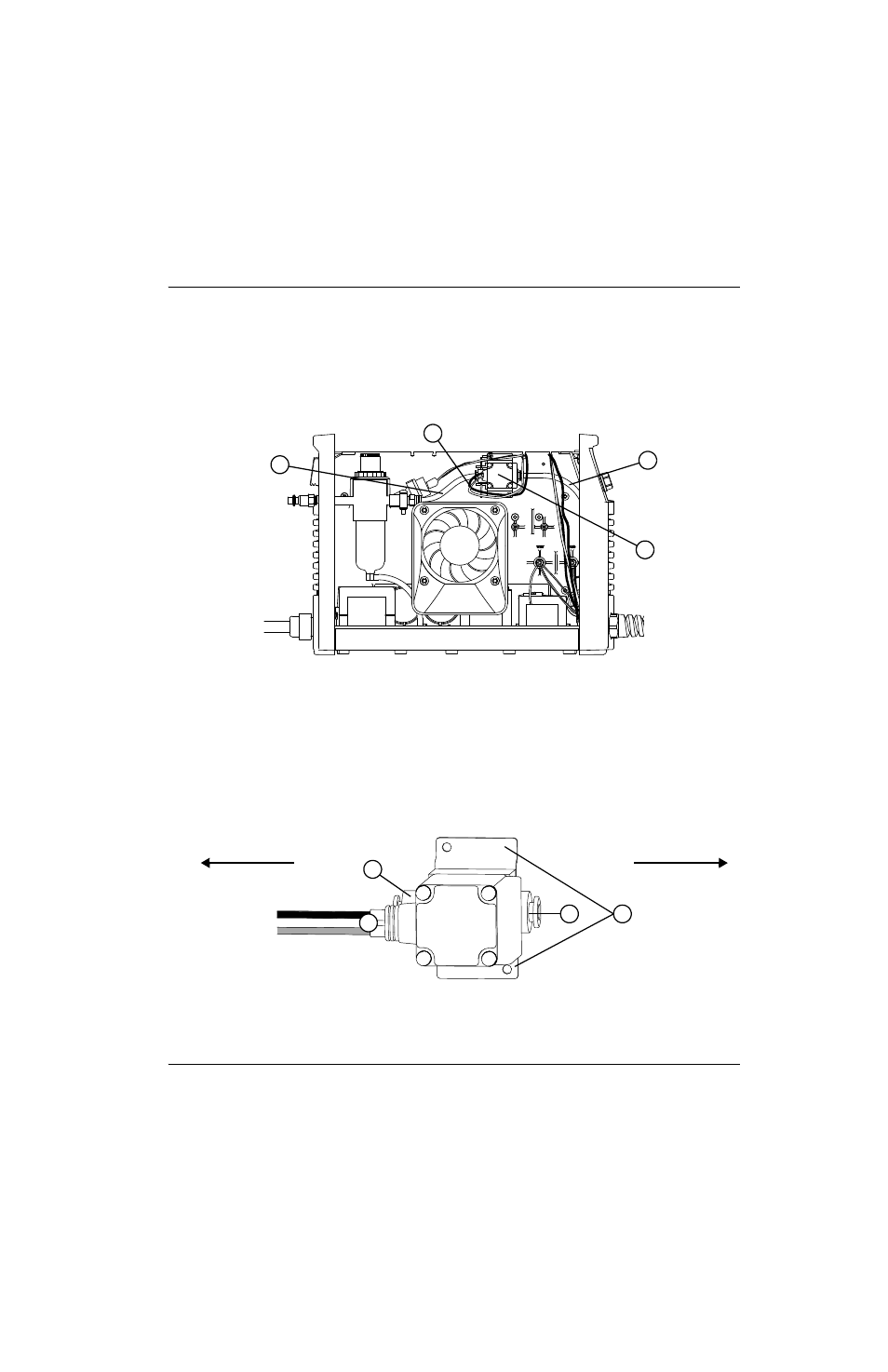

Рисунке 64
5. Выкрутите 2 винта, которыми скоба электромагнитного клапана закреплена на центральной панели.
6. Поверните новый электромагнитный клапан так, чтобы розово-серая пара проводов J6 располагалась на
стороне задней панели клапана.
Рисунке 65
2
1
4
3
1
Шланг подачи газа (сторона задней панели)
2
Электромагнитный клапан
3
Шланг подачи газа (сторона передней панели)
4
Пара проводов J6
1
3
2
1
(Задняя панель)
(Передняя панель)
1
Нажимной фитинг
2
Розово-серая пара проводов J6
3
Скоба электромагнитного клапана
