Powermax30 XP Руководство по сервисному обслуживанию 80815J
6 – Замена компонентов источника тока
7. Проложите группу оранжевого, синего и фиолетового провода через центральную панель, поместив провода
в паз панели, ближайший к передней части источника тока. (См.
8. Вставьте разъем в паз запуска резака (TORCH START) (J12) на силовой плате. (См. Рисунке 69 на
Рисунке 73
9. С внутренней стороны передней панели затяните стопорную гайку на кабельном зажиме.
10. Затяните гайку кабельного зажима провода резака на кабельном зажиме, установив переднюю панель на
Подсоедините переднюю панель на странице 104.
11. Выполните указанные ниже процедуры:
a. См. Установка крышки источника тока на странице 99.
б. Подключите источник газа и сетевой шнур, переведите выключатель источника тока в положение
вкл (ON) (I).
ОСТОРОЖНО!
Действуйте осторожно, чтобы избежать перегиба провода резака при затяжке стопорной
гайки на кабельном зажиме.

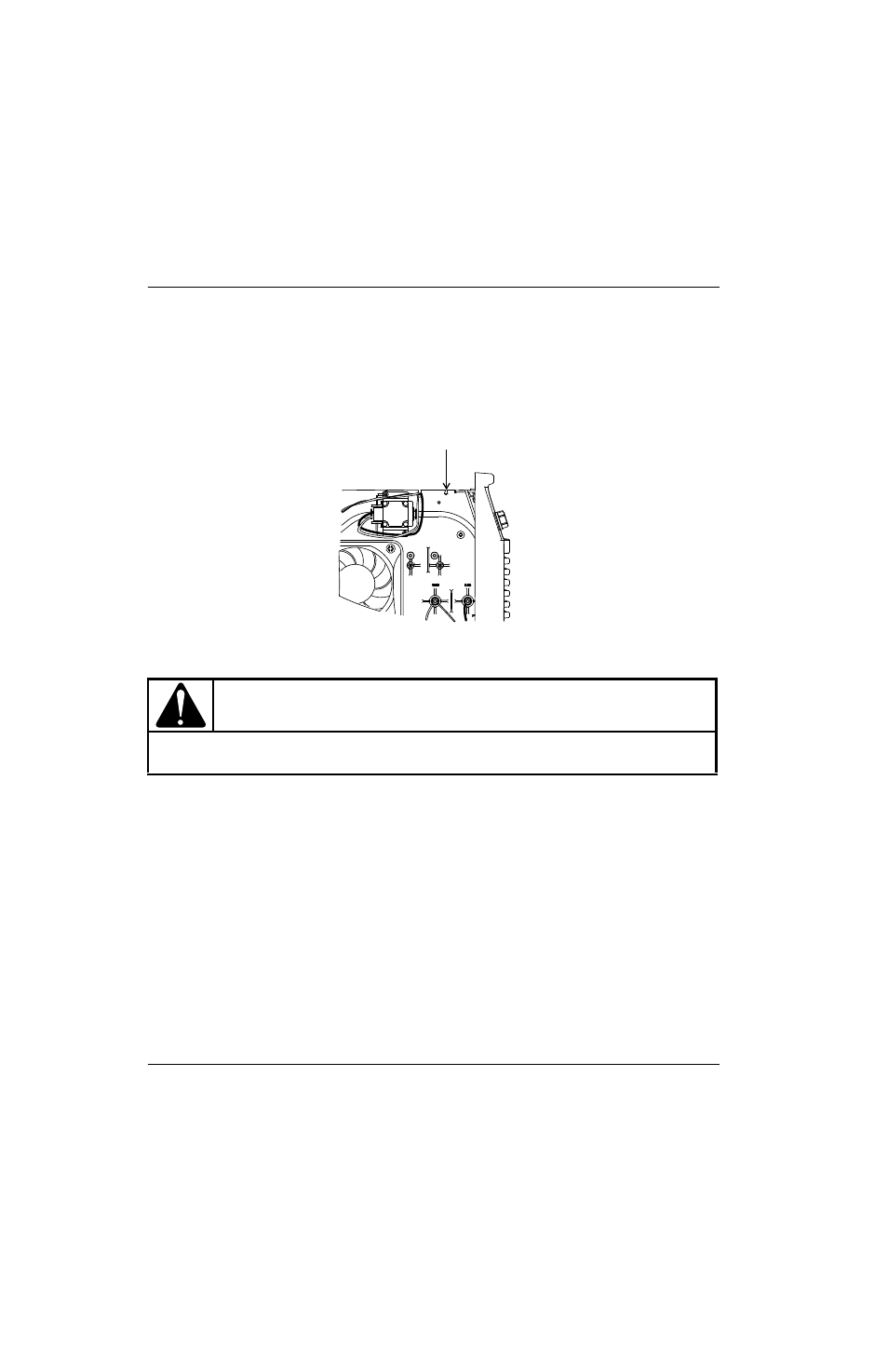

Проложите оранжевый, синий и фиолетовый провода резака через этот паз в центральной панели
