118
Powermax30 XP Руководство по сервисному обслуживанию 80815J
6 – Замена компонентов источника тока

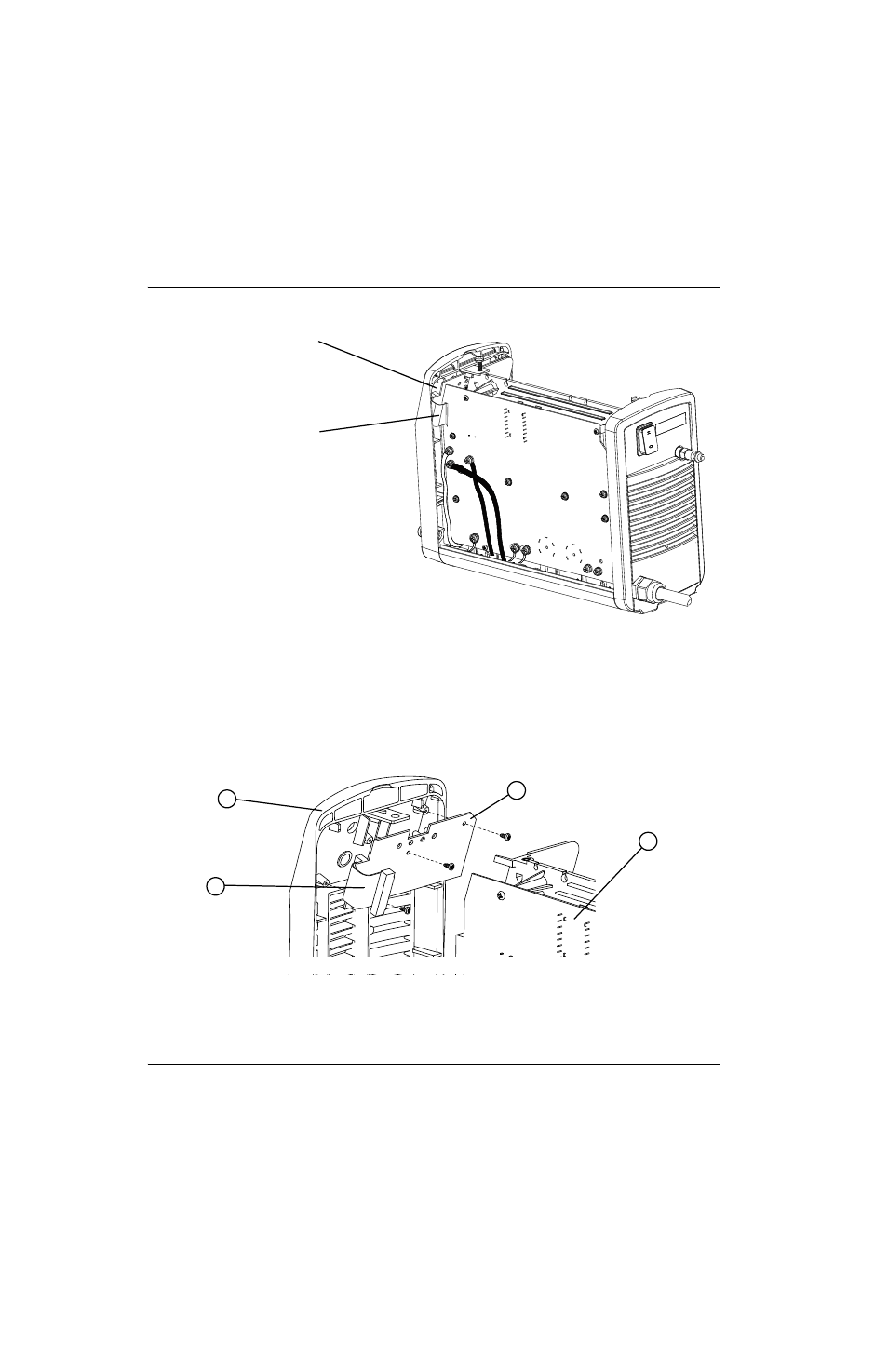

Рисунке 44
4. Отсоедините сетевой шнур от источника тока, а затем отсоедините ленточный кабель и отложите новую
контрольную плату в сторону.
5. Снимите ручку регулировки силы тока, расположенную в передней части источника тока, вытащив ее из
панели. (Установочный винт отсутствует).
6. Выкрутите 3 фиксирующих винта из контрольной платы и, приподняв, извлеките ее из передней панели.
Рисунке 45
Контрольная плата
Ленточный кабель
1
2
3
4
1
Передняя панель
2
Ленточный кабель
3
Силовая плата
4
Контрольная плата
