Страница 81
Powermax30 XP Руководство по сервисному обслуживанию 80815J
81
5 – Поиск и устранение неисправностей, проверка системы
Тест 1 — входное напряжение
Проверьте входное и линейное напряжение в верхней части выключателя (S1).
1. Переведите выключатель источника тока в положение выкл (OFF) (O), отсоедините сетевой шнур от
источника тока и отключите источник газа.
2. Снимите ручку и крышку с источника тока. (См. Снимите крышку с источника тока на странице 98.)
3. Снимите барьер компонентов. (См. Снимите защитный барьер компонентов на странице 100.)
4. Частично вытяните два верхних провода выключателя источника тока из выступов и подключите тестовые
выводы мультиметра к выступам, чтобы проверить напряжение переменного тока.
5. После размещения выходов измерителя оставьте выключатель источника питания в положении выкл OFF (O)
и вновь включите электропитание. Напряжение должно быть равно линейному напряжению в линии
электропитания, к которой подключено устройство, например 120 В или 240 В.
Допустимое отклонение для всех значений составляет ± 15 %.

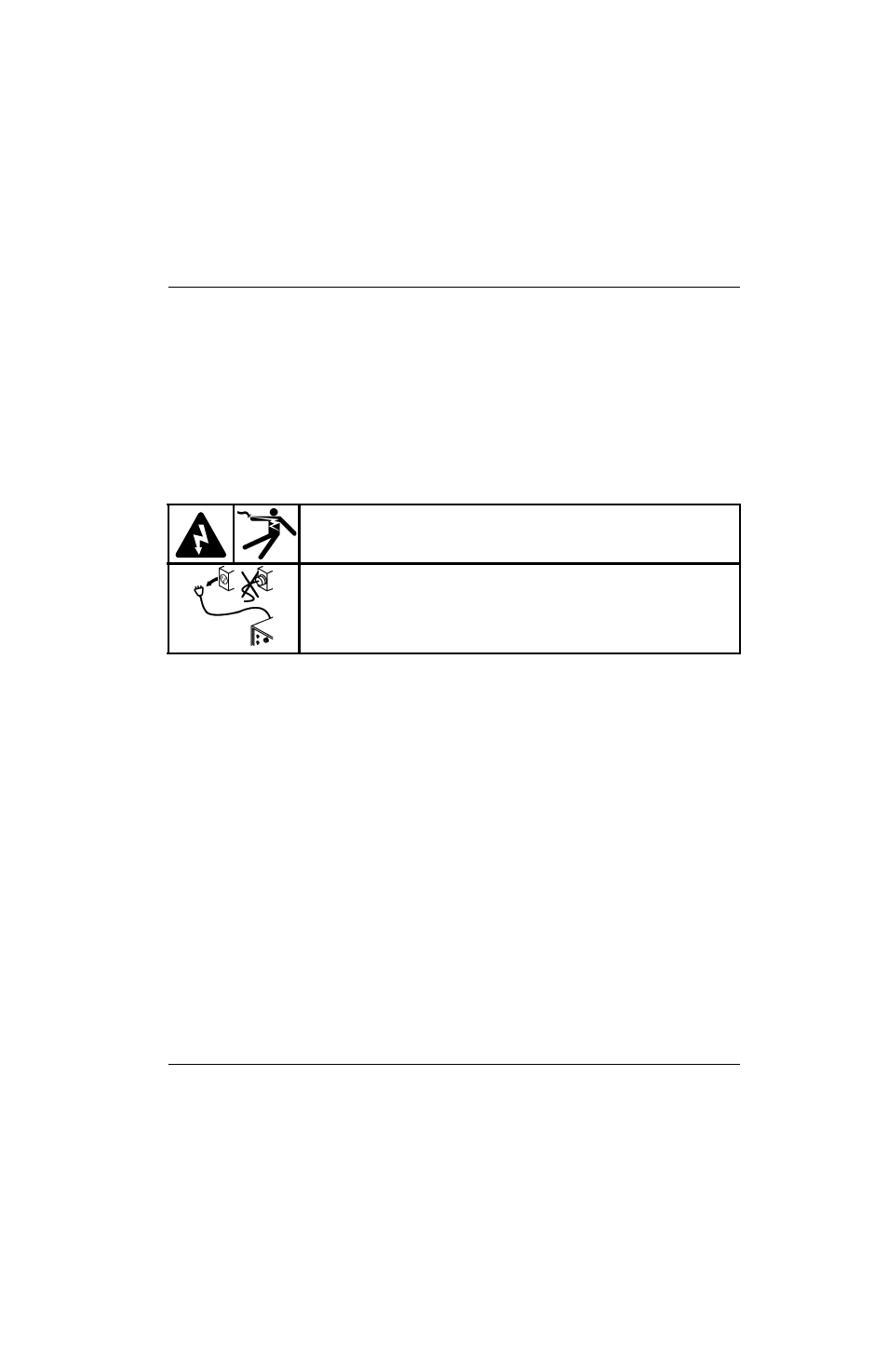

БЕРЕГИСЬ!
ЭЛЕКТРИЧЕСКИЙ РАЗРЯД МОЖЕТ БЫТЬ СМЕРТЕЛЬНЫМ
Будьте особенно осторожны при работе рядом с находящимися под
напряжением контурами. В источнике тока присутствуют опасные
уровни напряжения, которые могут привести к травмам и летальному
исходу.
См. БЕРЕГИСЬ! на странице 64, прежде чем продолжить.
