94
Powermax30 XP Руководство по сервисному обслуживанию 80815J
5 – Поиск и устранение неисправностей, проверка системы
Тест 8 — вентилятор
Проверьте правильность работы вентилятора (М1).
1. Переведите выключатель источника тока в положение выкл (OFF) (O), отсоедините сетевой шнур от
источника тока и отключите источник газа.
2. Снимите ручку и крышку с источника тока. (См. Снимите крышку с источника тока на странице 98.)
3. Снимите барьер компонентов. (См. Снимите защитный барьер компонентов на странице 100.)
4. Установите перемычку между заземлением (см. Рисунке 11 на странице 78) и штырьком 3 J5
5. Подключите питание и переведите выключатель источника тока в положение вкл (ON) (I).
6. Если вентилятор не работает, замените его. (См. Замена вентилятора на странице 126.)

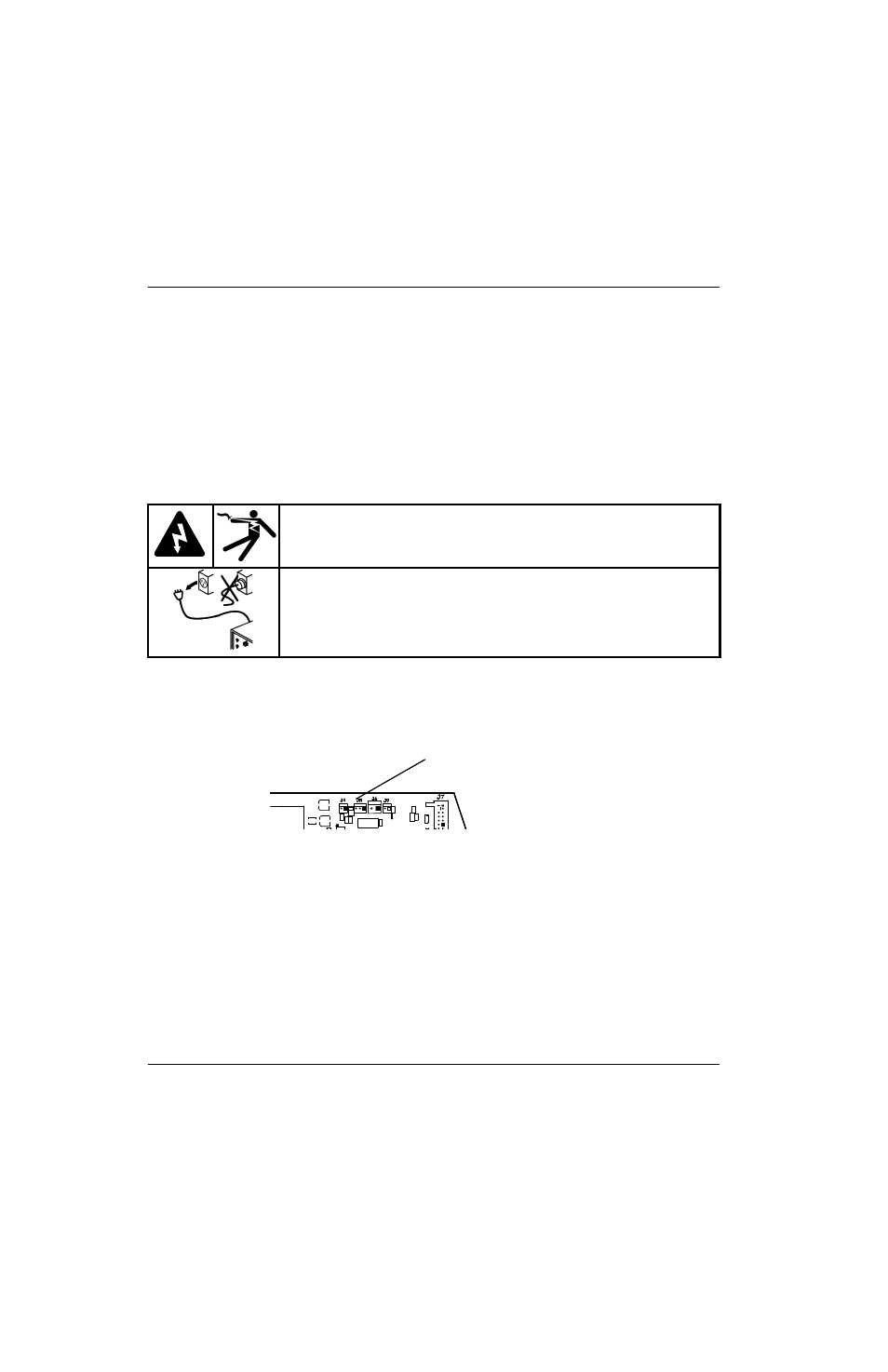

Рисунке 23
Из-за характеристик защиты чипа привода вентилятора данный тест может
привести к сбою. Данным сбоем можно пренебречь, если он возникает в результате
тестирования вентилятора. Тест вентилятора предназначен для проверки
правильности работы вентилятора, а не для проверки контура привода вентилятора.
БЕРЕГИСЬ!
ЭЛЕКТРИЧЕСКИЙ РАЗРЯД МОЖЕТ БЫТЬ СМЕРТЕЛЬНЫМ
Будьте особенно осторожны при работе рядом с находящимися под
напряжением контурами. В источнике тока присутствуют опасные
уровни напряжения, которые могут привести к травмам и летальному
исходу.
См. БЕРЕГИСЬ! на странице 64, прежде чем продолжить.
J5
