Powermax30 XP Руководство по сервисному обслуживанию 80815J
5 – Поиск и устранение неисправностей, проверка системы

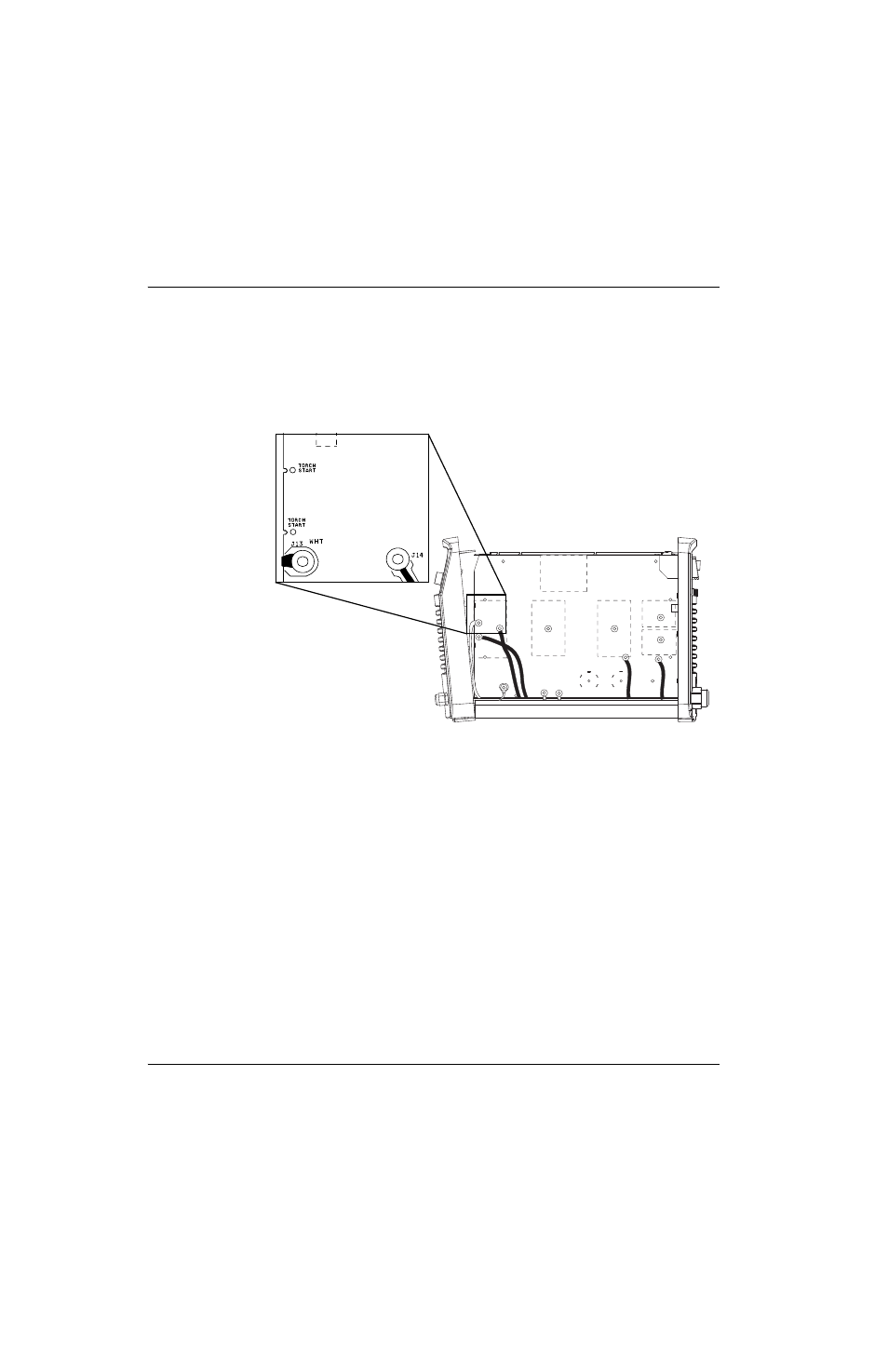

7. Проверьте сопротивление в 2 контрольных точках запуска резака на силовой плате.
a. При нажатом выключателе сопротивление должно составлять 10 Ω или меньше.
б. При отпущенном выключателе сопротивление в контуре должно составлять приблизительно 3 кΩ.
8. Если проверка не пройдена успешно, проверьте переключатель запуска резака и его провода.
Рисунке 21
9. Включите (ON) (I) электропитание.
10. Измерьте напряжение между штырьком 16 J7 и заземлением. (См. Тест 2 — проверка значений напряжения
на силовой плате на странице 83.)
a. При нажатом выключателе значение должно равняться 0 В пост. тока для разомкнутого контура.
б. При отпущенном выключателе значение должно равняться 3,2 В пост. тока для замкнутого контура.
11. Если значения неправильные, замените силовую плату. (См. Снимите силовую плату на странице 119.)
