Powermax30 XP Руководство по сервисному обслуживанию 80815J 93
5 – Поиск и устранение неисправностей, проверка системы
Тест 7 — колпачковый датчик резака
Проверьте переключатель колпачкового датчика и провода резака.
1. Переведите выключатель источника тока в положение выкл (OFF) (O), отсоедините сетевой шнур от
источника тока и отключите источник газа.
2. Снимите ручку и крышку с источника тока. (См. Снимите крышку с источника тока на странице 98.)
3. Снимите барьер компонентов. (См. Снимите защитный барьер компонентов на странице 100.)
4. Отсоедините переднюю панель. (См. Отсоедините переднюю панель на странице 102.)

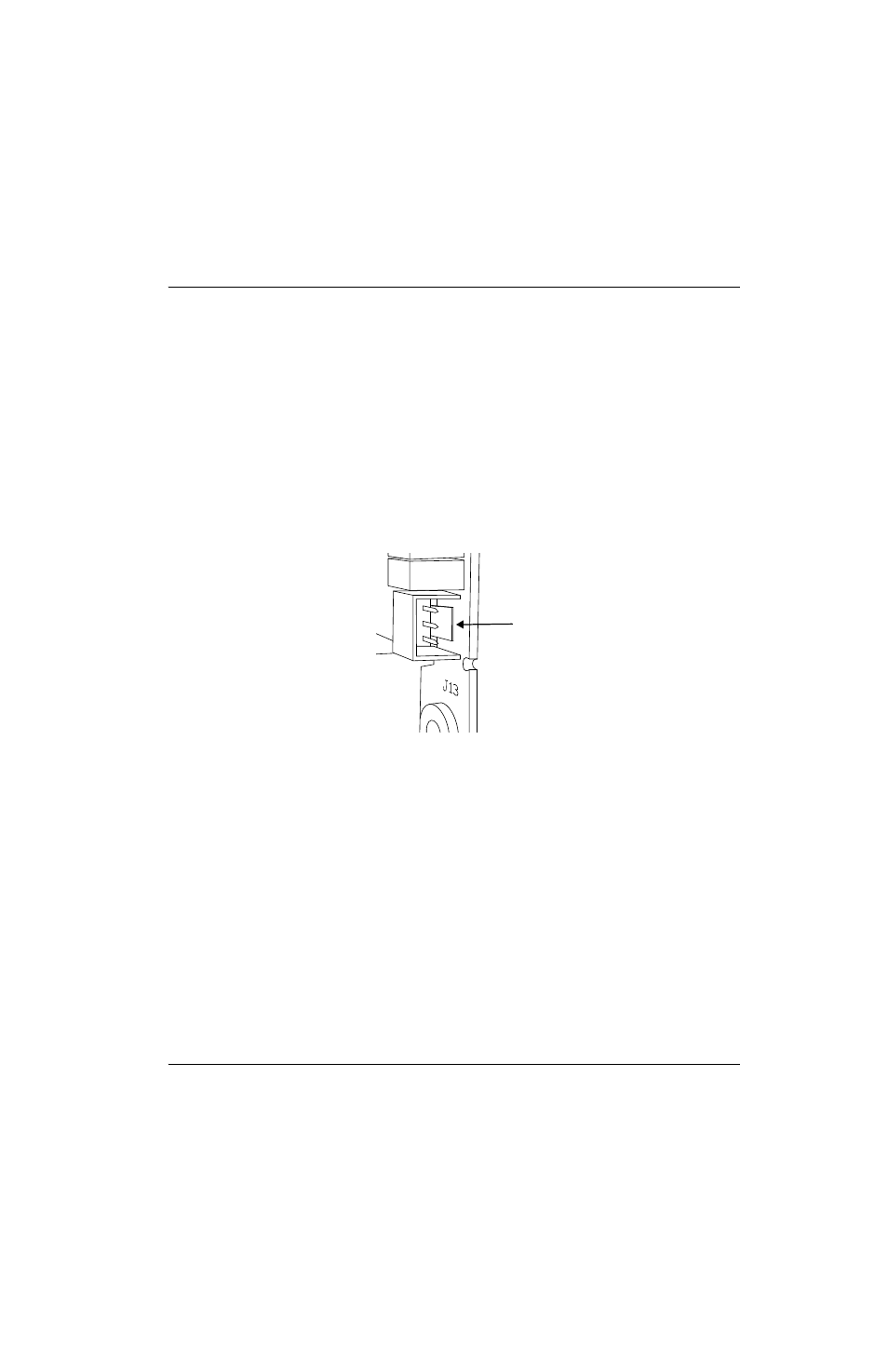

5. Отсоедините разъем колпачкового датчика (J12) на стороне теплоотвода силовой платы, нажав выступ на
разъеме по направлению к вилке, и вытащив ее.
Рисунке 22
6. Измерьте сопротивление между оранжевым и синими проводом. Оно должно быть меньше 10 Ω. Если
обнаружено высокое сопротивление, контур колпачкового датчика разомкнут.
7. Убедитесь в том, что толкатель резака свободно перемещается. В противном случае замените корпус резака.
(См. Замена корпуса резака на странице 188.)
8. Убедитесь, что расходные детали правильно установлены. При необходимости отрегулируйте расходные
детали.
9. Если детали резака, упомянутые в действии 7 и действии 8, работают правильно, неисправен переключатель
колпачкового датчика, или один из проводов резака поврежден. Замените неисправную деталь. (См. Замена
переключателя колпачкового датчика на странице 191 или Замена провода резака на странице 192.)
Нажмите выступ по направлению к разъему.
