182 Powermax30 XP Руководство по сервисному обслуживанию 80815J
7 – Замена компонентов резака
Отключение электропитания, источника газа и провода резака
1. Переведите выключатель источника тока системы плазменной резки в положение выкл (OFF) (O).
2. Отсоедините сетевой шнур от источника тока.
3. Отсоедините шланг подачи газа от источника тока системы плазменной резки.

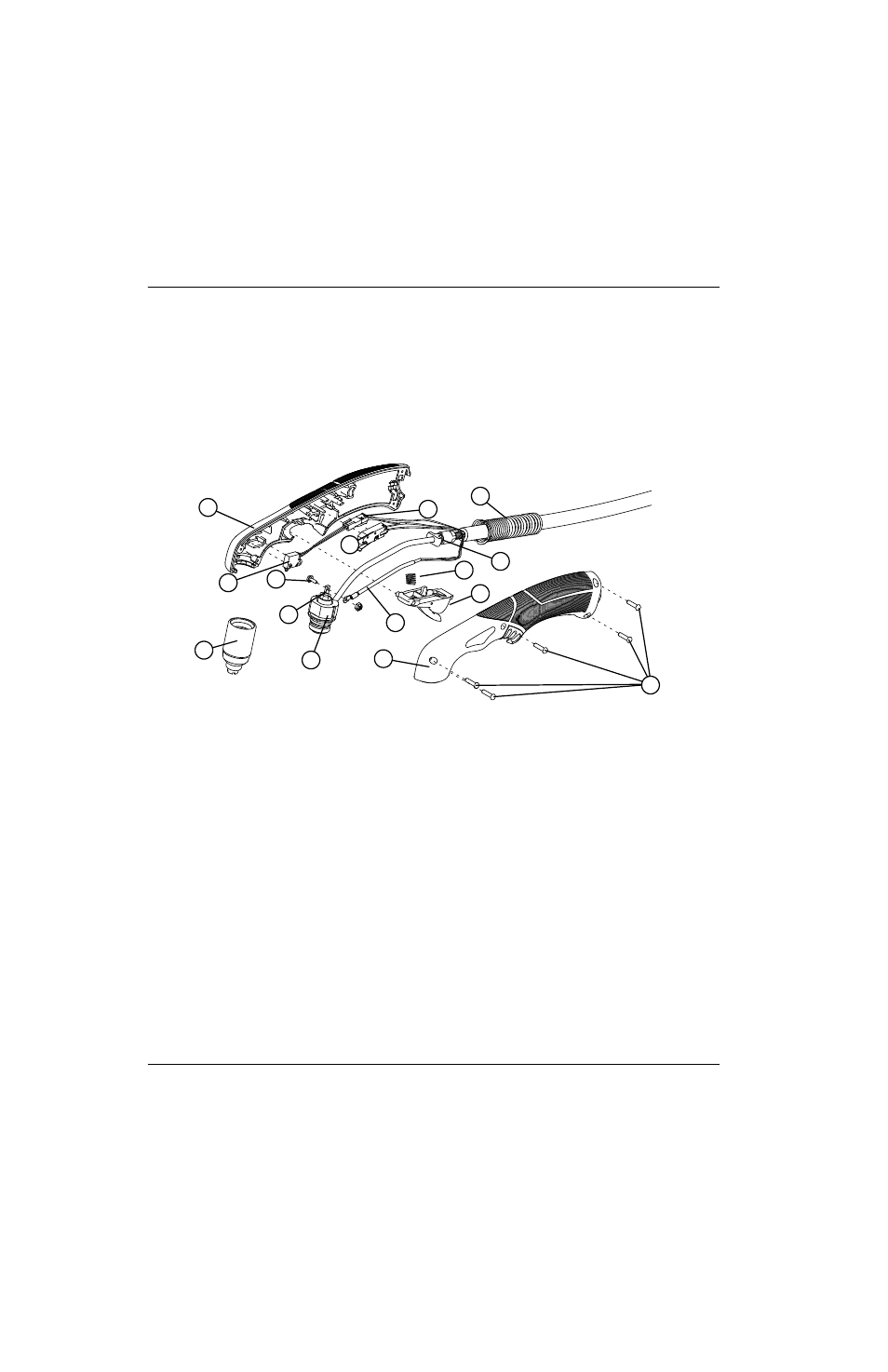

Рисунке 101
1
5
3
7
4
10
11
12
13
14
2
6
9
8
15
1 Правая сторона рукоятки
2 Переключатель колпачкового датчика
3 Пусковой переключатель
4 Винт толкателя
5 Толкатель
6 Расходные детали
7 Корпус резака
8 Силовой провод резака
9 Левая сторона рукоятки
10 Винты (5)
11 Выключатель в сборе
12 Пружина выключателя
13 Фланец патрубка газового шланга
14 Кабельный зажим
15 Разъем провода колпачкового датчика
