Powermax30 XP Руководство по сервисному обслуживанию 80815J
185
7 – Замена компонентов резака
8. Снимите переключатель колпачкового датчика со штыря. (См. Рисунке 105).

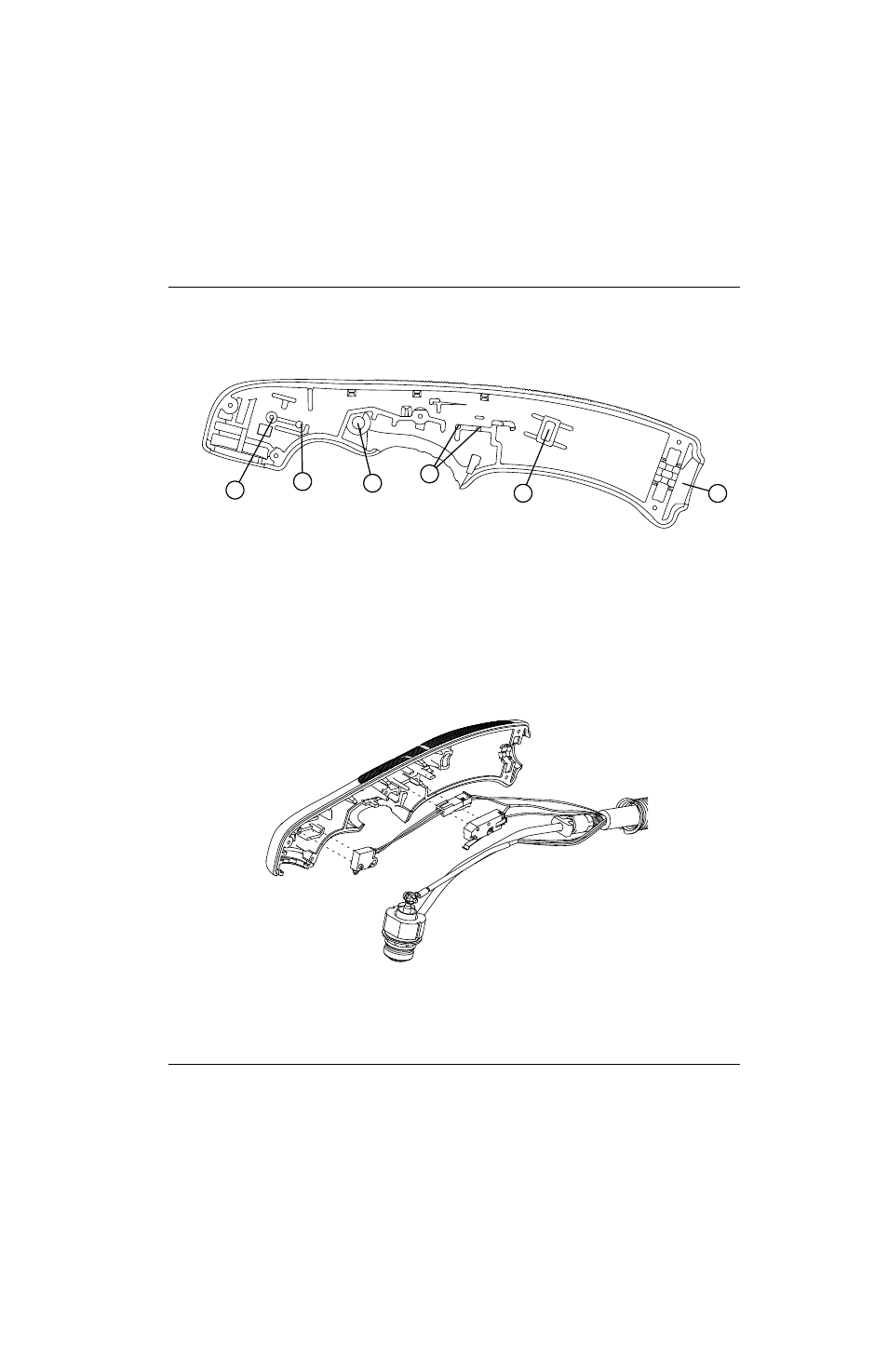

Рисунке 104
9. Снимите пусковой переключатель с двух опорных штырей.
Рисунке 105
1
2
3
4
5
6
1
Отверстие опорного штыря переключателя
колпачкового датчика
2
Опорный штырь переключателя колпачкового
датчика
3
Поворотное отверстие выключателя
4
Опорные штыри пускового переключателя
5
Гнездо для фланца патрубка газового шланга
6
Гнездо кабельного зажима
