6 – Замена компонентов источника тока
Отсоединение и подсоединение задней панели
В определенных случаях ремонт можно упростить, если сначала отсоединить заднюю панель от источника тока.
Инструкции по замене старой задней панели на новую см. в разделе
Замена задней панели на странице 166.
Отсоедините заднюю панель
1. Переведите выключатель источника тока в положение выкл (OFF) (O), отсоедините сетевой шнур от
источника тока и отключите источник газа.
2. Отвинтите гайку кабельного зажима сетевого шнура.
3. Положите источник тока на бок.
4. Вытащите фиксирующий винт в нижней части задней панели.

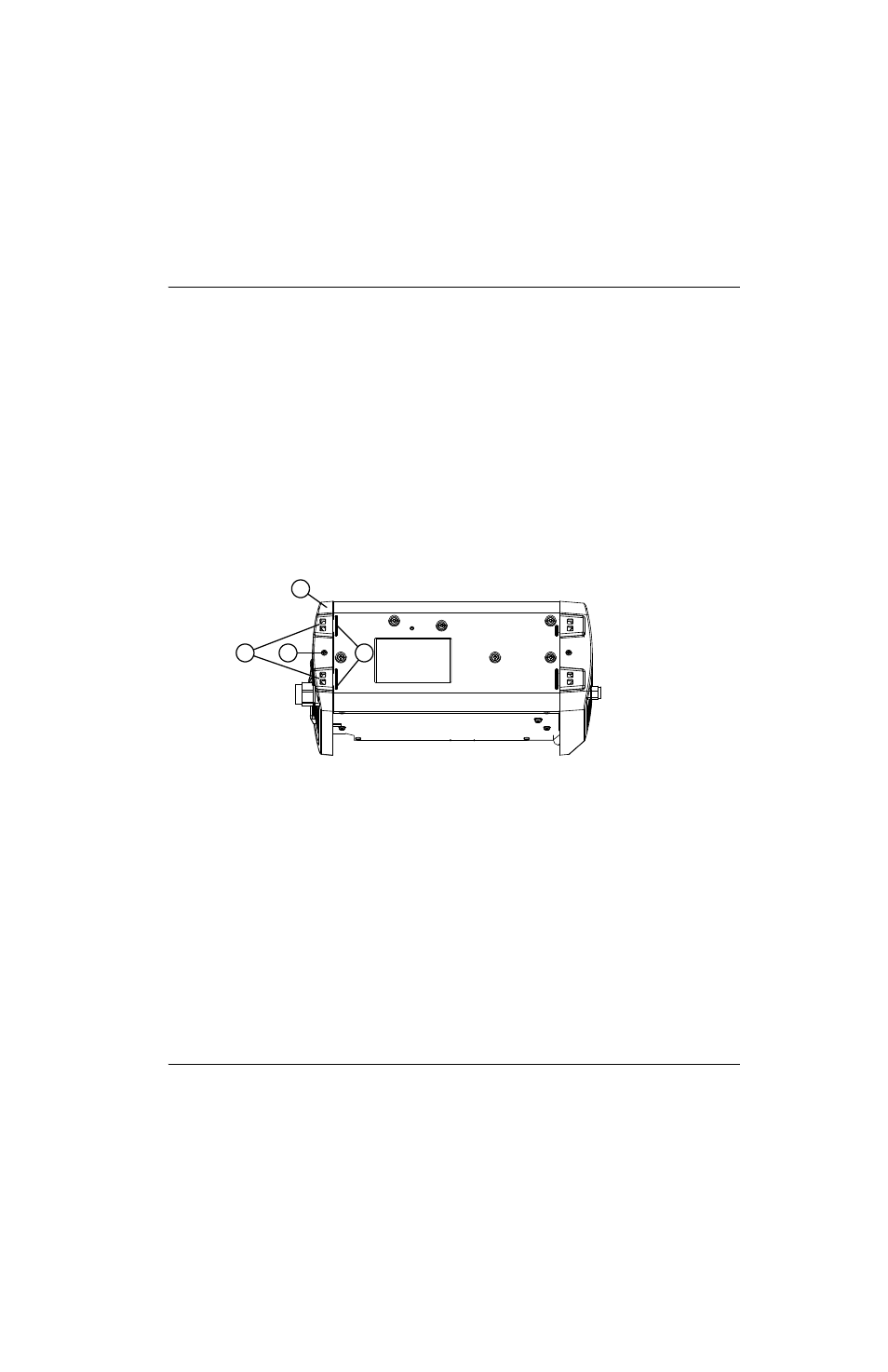

Рисунке 32
5. Вставьте острогубцы в отверстие одного захвата и сдавите их острогубцами.
6. Установите плоскую отвертку в выступающее ребро возле захвата и осторожно поверните отвертку, чтобы
отжать панель от основания.
1
2
3
4
1
Задняя панель
2
Захват
3
Фиксирующий винт
4
Выступающее ребро
