6 – Замена компонентов источника тока
Замена вентилятора
1. Выполните указанные ниже процедуры:
a. Переведите выключатель источника тока в положение выкл (OFF) (O), отсоедините сетевой шнур от
источника тока и отключите источник газа.
б. См. Снимите крышку с источника тока на странице 98.
2. Отсоедините разъем от J5 на силовой плате. (См. Рисунке 53). Может потребоваться приподнять верхний
край барьера компонентов, чтобы увидеть разъем.

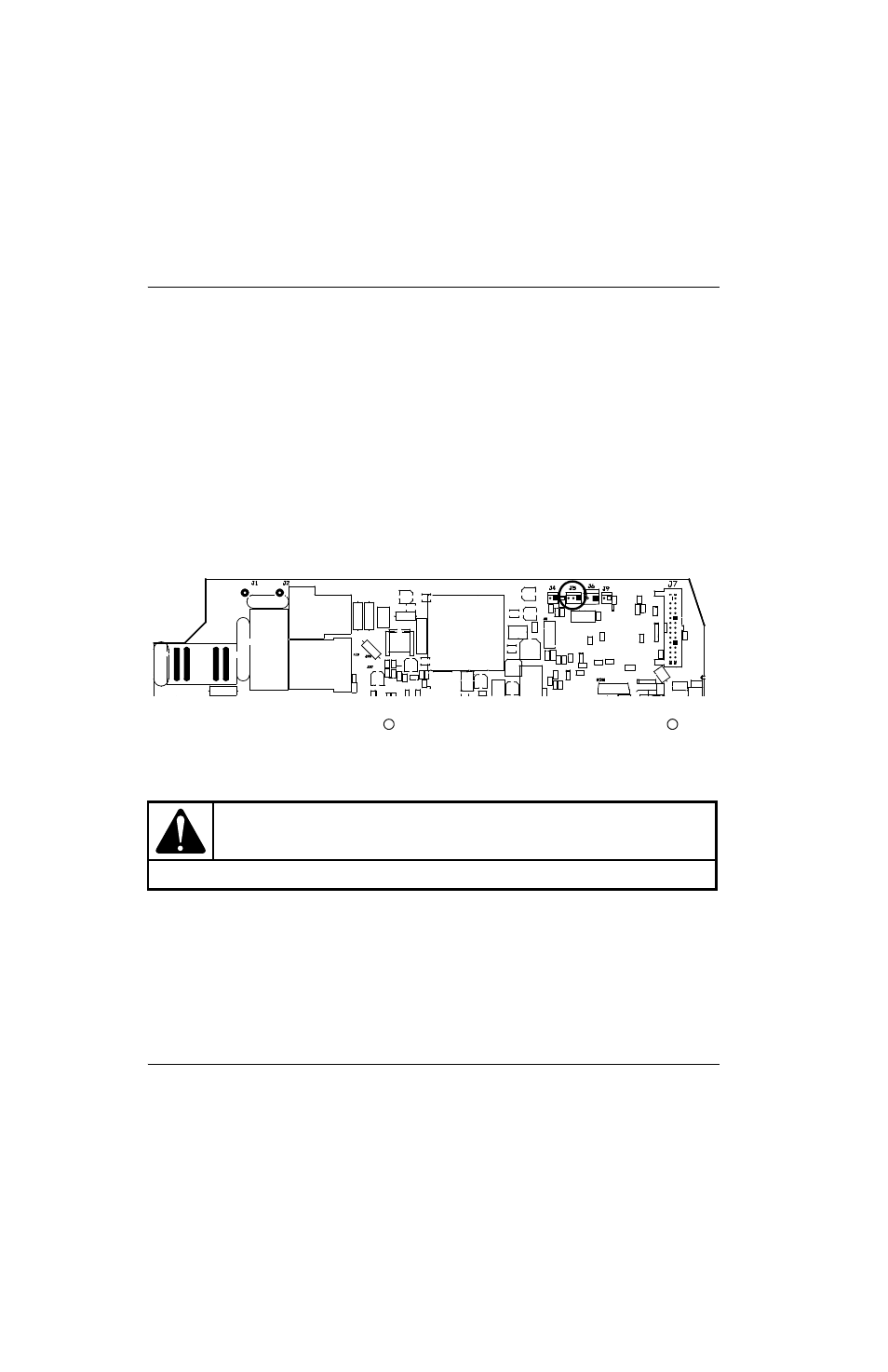

Рисунке 53
3. Осторожно вытащите камеру вентилятора
из корпуса вентилятора, чтобы освободить 4 зажима
в
каждом углу камеры. См.
Если необходимо, используйте острогубцы, чтобы сжать и освободить 2 верхних
угловых зажима камеры перед отжатием двух нижних зажимов на корпусе вентилятора.
№ комплекта
Описание
Комплект: узел вентилятора с камерой
ОСТОРОЖНО!
Не слишком сильно давите на зажимы при отсоединении камеры от вентилятора.
1
2
