178 Powermax30 XP Руководство по сервисному обслуживанию 80815J
6 – Замена компонентов источника тока
4. С внутренней стороны передней панели снимите стопорную гайку на кабельном зажиме.
5. Вытяните рабочий кабель через отверстие в передней панели.
6. Проложите край разъема нового рабочего кабеля через отверстие в передней панели и затем через
стопорную гайку.
7. С внутренней стороны передней панели затяните стопорную гайку на кабельном зажиме.

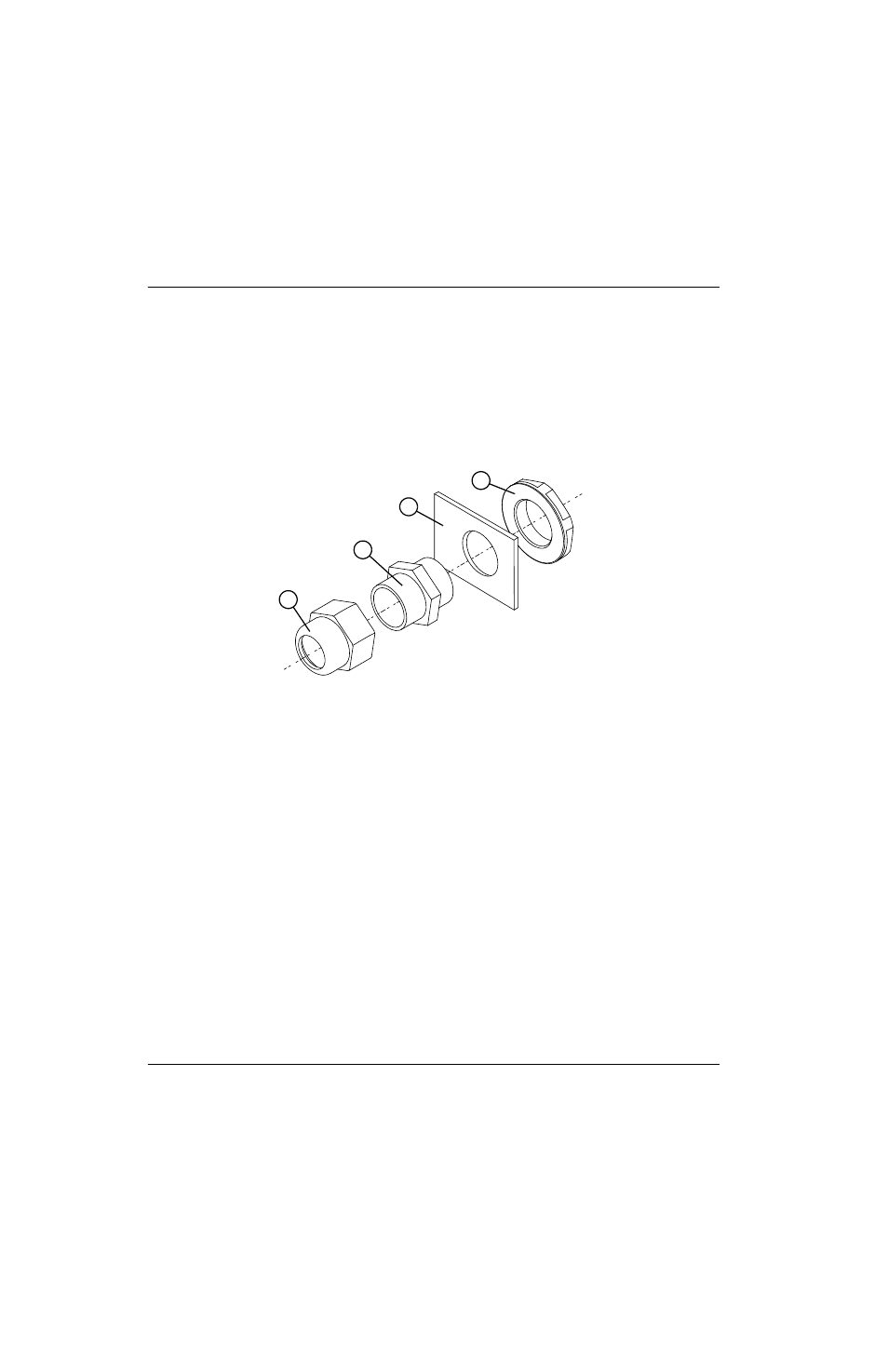

Рисунке 99
8. Подсоедините рабочий кабель к силовой плате в позиции J22, используя винт и шайбу, которые были сняты
ранее на этапе действия 2. Затяните с усилием 23,0 кг-см.
9. Выполните указанные ниже процедуры:
a. См. Подсоедините переднюю панель на странице 104.
б. См. Установите защитный барьер компонентов на странице 101.
в. См. Установка крышки источника тока на странице 99.
г. Подключите источник газа и сетевой шнур, переведите выключатель источника тока в положение
вкл (ON) (I).
1
2
3
4
Снаружи
Внутри
1 Гайка кабельного зажима
(снаружи источника тока)
2 Кабельный зажим
3 Передняя панель
4 Стопорная гайка (в корпусе источника тока)
