162
Powermax30 XP Руководство по сервисному обслуживанию 80815J
6 – Замена компонентов источника тока
8. Выполните указанные ниже процедуры.
a. См. Установка крышки источника тока на странице 99.
б. Подключите источник газа и сетевой шнур, переведите выключатель источника тока в положение
вкл (ON) (I).
Замена передней панели
Снимите переднюю панель
Выполните следующую процедуру, чтобы полностью снять переднюю панель для замены. Чтобы просто
переместить переднюю панель за пределы рабочей зоны для обеспечения доступа к внутренней части источника
тока, см. инструкции в
Отсоедините переднюю панель на странице 102 и Подсоедините переднюю панель на
1. Выполните указанные ниже процедуры:
a. Переведите выключатель источника тока в положение выкл (OFF) (O), отсоедините сетевой шнур от
источника тока и отключите источник газа.
б. См. Снимите крышку с источника тока на странице 98.
в. См. Снимите защитный барьер компонентов на странице 100.
2. Положите источник тока на бок.
3. Выкрутите фиксирующий винт в нижней части передней панели.

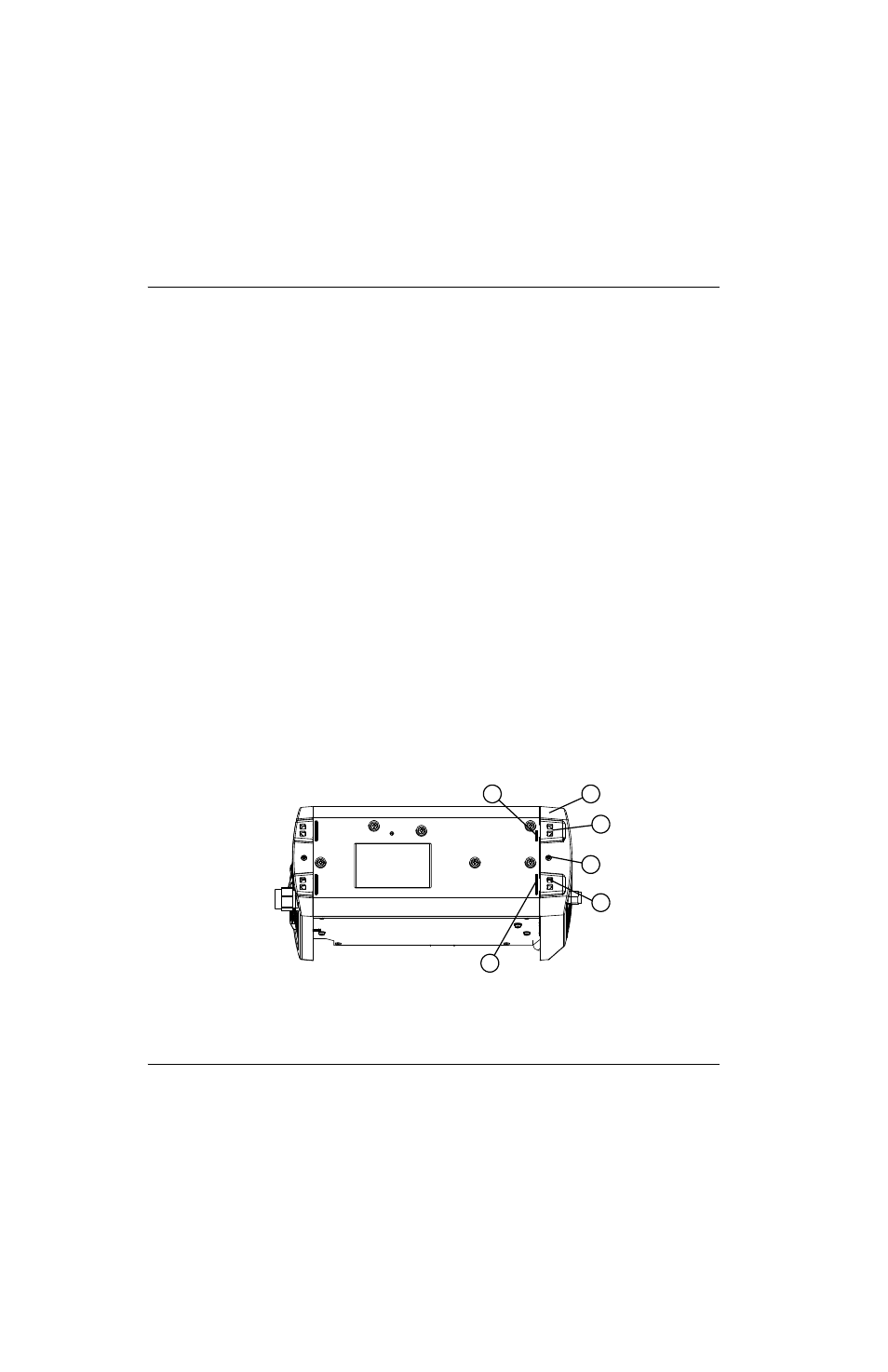

Рисунке 82
№ комплекта
Описание
4
3
2
2
1
1
1
Ребро
2
Захват
3
Фиксирующий винт
4
Передняя панель
