Powermax30 XP Руководство по сервисному обслуживанию 80815J 189
7 – Замена компонентов резака
3. С помощью двух торцевых гаечных ключей ослабьте газовый патрубок, которым корпус резака закреплен на
проводе резака.

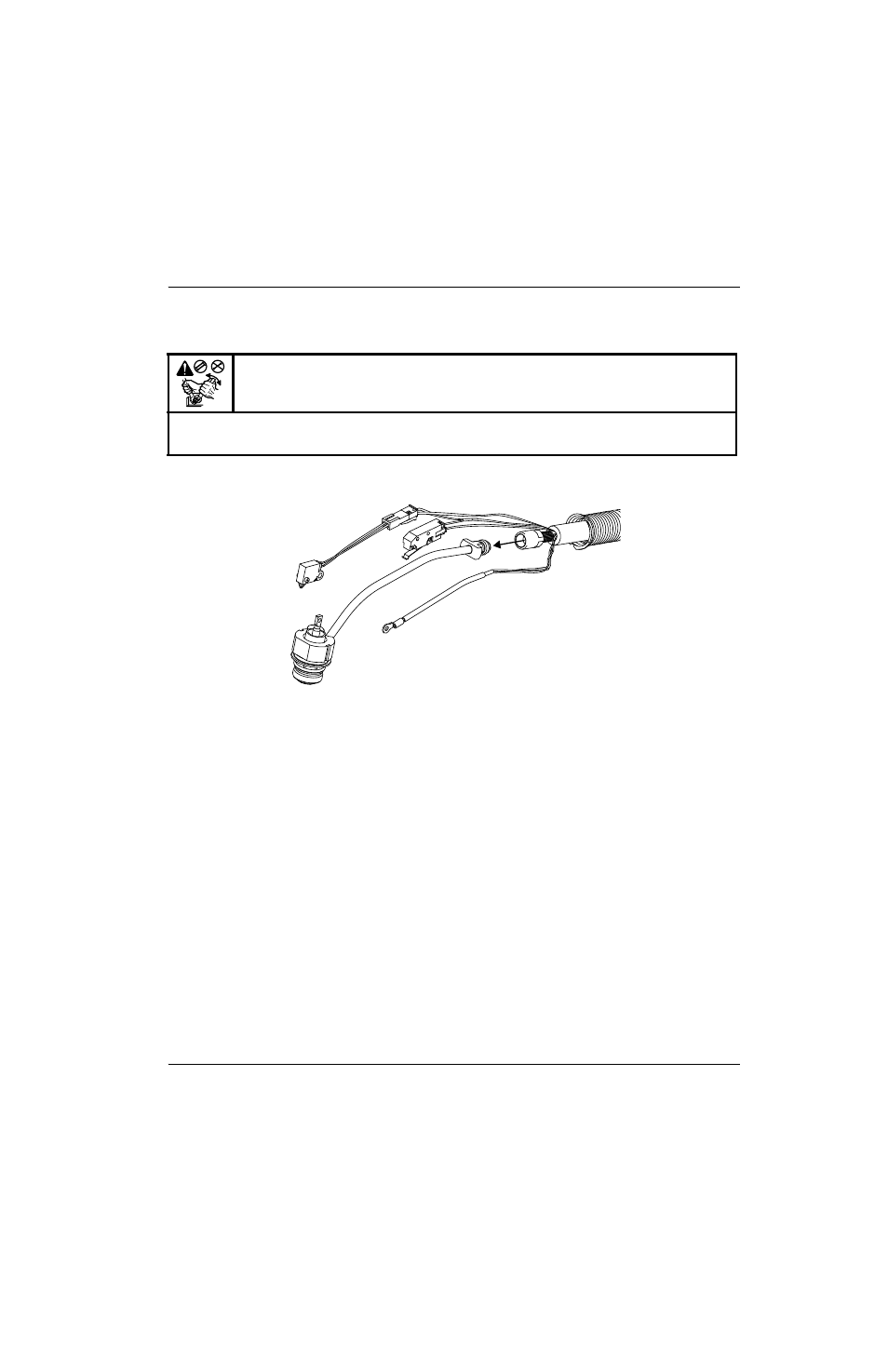

Рисунке 109
4. Навинтите корпус резака на провод резака без использования ключей, плюс 1/4 оборота.
5. Затяните винт, которым силовой провод резака закреплен на его основном корпусе, чтобы клемма плотно
села на толкатель. (Порядок установки винта см. на Рисунке 108 на странице 188. Винт должен быть
установлен так, как показано).
6. Выполните указанные ниже процедуры:
a. Установите компоненты резака, которые были сняты. См. Установите рукоятку на странице 186.
б. Подключите источник газа и сетевой шнур, переведите выключатель источника тока в положение
вкл (ON) (I).
ОСТОРОЖНО!
Для правильного выкручивания и вкручивания шестигранных болтов и гаек в рамках этих
процедур всегда используйте 2 гаечных ключа.
