Powermax30 XP Руководство по сервисному обслуживанию 80815J
6 – Замена компонентов источника тока
Замена задней панели
Снимите заднюю панель
Выполните следующую процедуру, чтобы полностью снять заднюю панель для замены. Чтобы просто
переместить заднюю панель за пределы рабочей зоны для обеспечения доступа к внутренней части источника
тока, см. инструкции в
Отсоедините заднюю панель на странице 105 и Вставьте заднюю панель на странице 107.
1. Выполните указанные ниже процедуры.
a. Переведите выключатель источника тока в положение выкл (OFF) (O), отсоедините сетевой шнур от
источника тока и отключите источник газа.
б. См. Снимите крышку с источника тока на странице 98.
в. См. Снимите защитный барьер компонентов на странице 100.
2. Положите источник тока на бок.

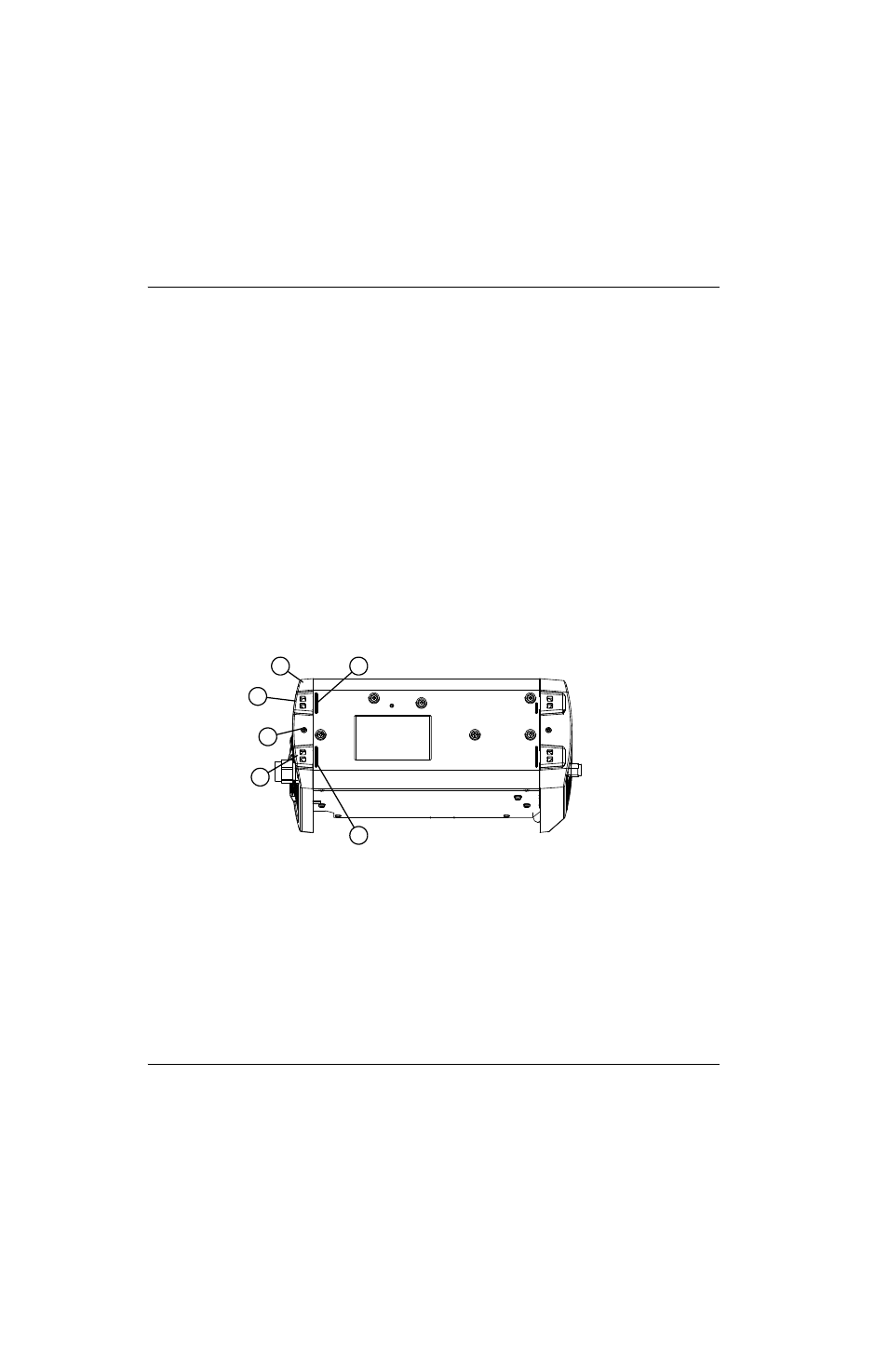

Рисунке 87
№ комплекта
Описание
1
2
3
4
2
4
1
Задняя панель
2
Захват
3
Фиксирующий винт
4
Ребро
