170 Powermax30 XP Руководство по сервисному обслуживанию 80815J
6 – Замена компонентов источника тока
Замена платформы
1. Убедитесь, что серийный номер на днище старой платформы совпадает с серийным номером новой
платформы. Если серийные номера не совпадают, свяжитесь с компанией Hypertherm. Серийный номер
указан на паспортной табличке.
2. Выполните указанные ниже процедуры.
a. Переведите выключатель источника тока в положение выкл (OFF) (O), отсоедините сетевой шнур от
источника тока и отключите источник газа.
б. См. Снимите крышку с источника тока на странице 98.
в. См. Снимите защитный барьер компонентов на странице 100.
г. См. Отсоедините переднюю панель на странице 102.
д. См. Отсоедините заднюю панель на странице 105.
3. Отсоедините дренажный шланг воздушного фильтра/регулятора от отверстия в нижней части платформы на
стороне вентилятора источника тока.
4. Положите источник тока на бок, чтобы сторона вентилятора была направлена вверх.
5. Вытащите шесть винтов, крепящих пластиковую платформу к компонентам в нижней части источника тока.
6. Поместите деревянный конец ватной палочки, жесткую проволоку или другой подобный предмет диаметром
0,23 см в каждое из пяти отверстий на стороне силовой платы основания. Нажмите каждую, чтобы разжать
зажимы и вытащить платформу из центральной панели.

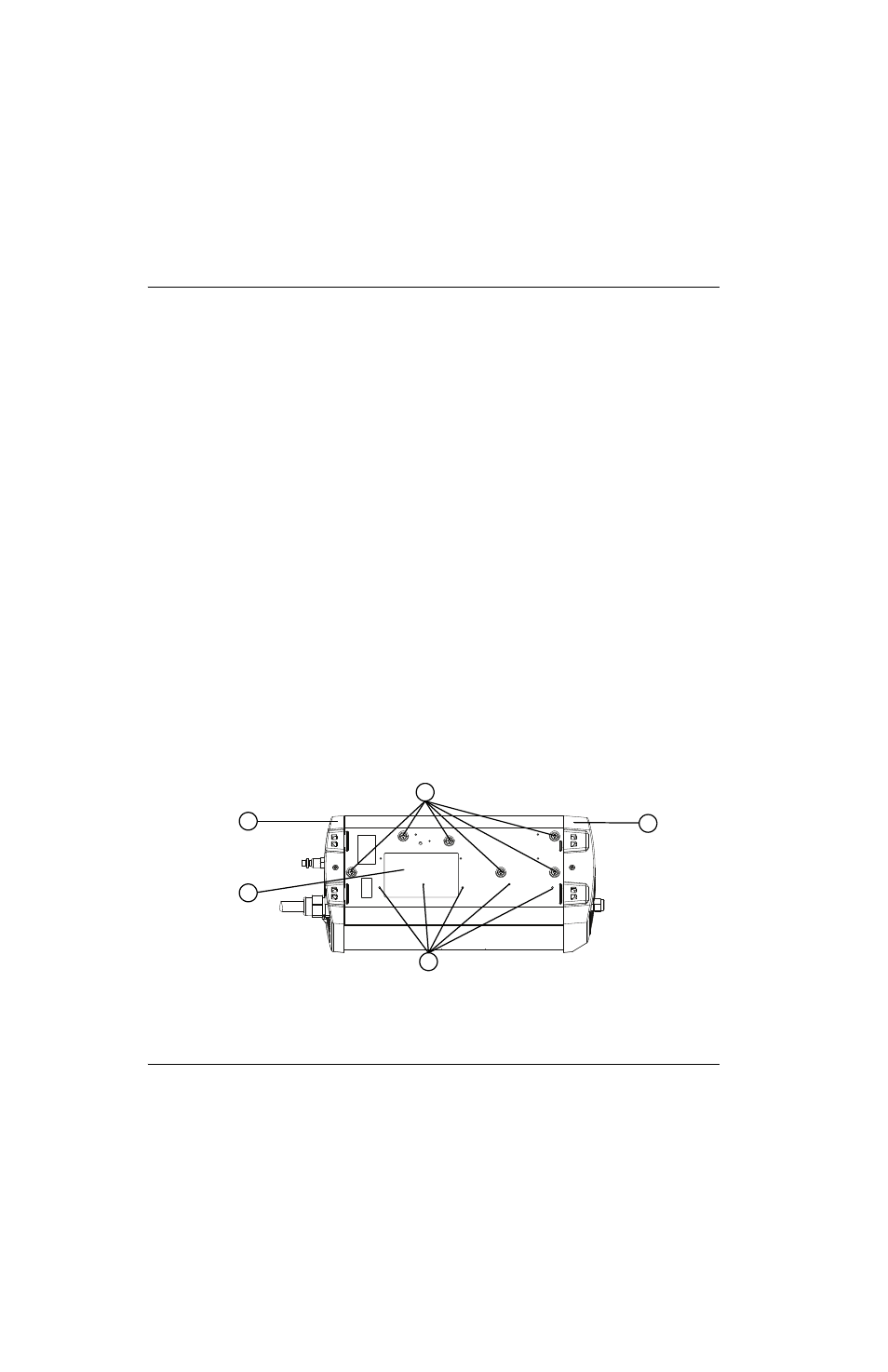

Рисунке 92
№ комплекта Описание
228139 Комплект: пластиковое основание
2
5
3
1 4
1 Задняя панель
2 Расположение паспортной таблички
3 Отверстия
4 Передняя панель
5 Винты нижних компонентов
