Powermax30 XP Руководство по сервисному обслуживанию 80815J
145
6 – Замена компонентов источника тока

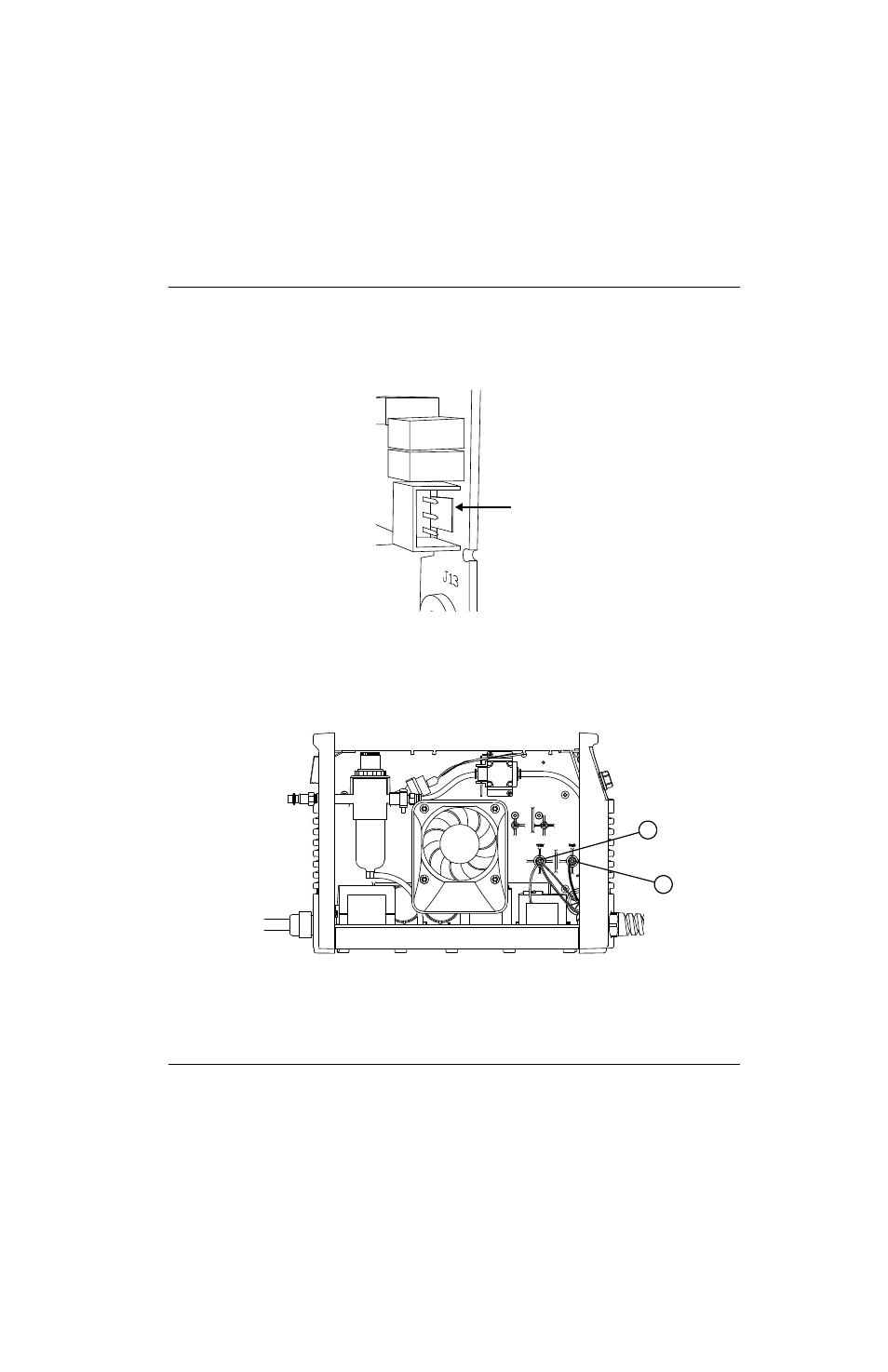

4. Вытащите разъем из J12, отжав выступ в пазу подсоединения с помощью маленькой плоской отвертки
и вытащив разъем по направлению к передней панели источника тока.
Рисунке 69
5. Найдите шпильки, крепящие группу белых проводов и красный провод от провода резака к центральной
панели источника тока (на стороне вентилятора источника тока).
6. Гаечным ключом на 8 мм удалите гайки со шпилек и снимите кольцевые клеммы со шпилек.
Рисунке 70
Нажмите выступ по направлению к разъему
1
2
1
Красный провод
2
Группа белых проводов
