104
Powermax30 XP Руководство по сервисному обслуживанию 80815J
6 – Замена компонентов источника тока

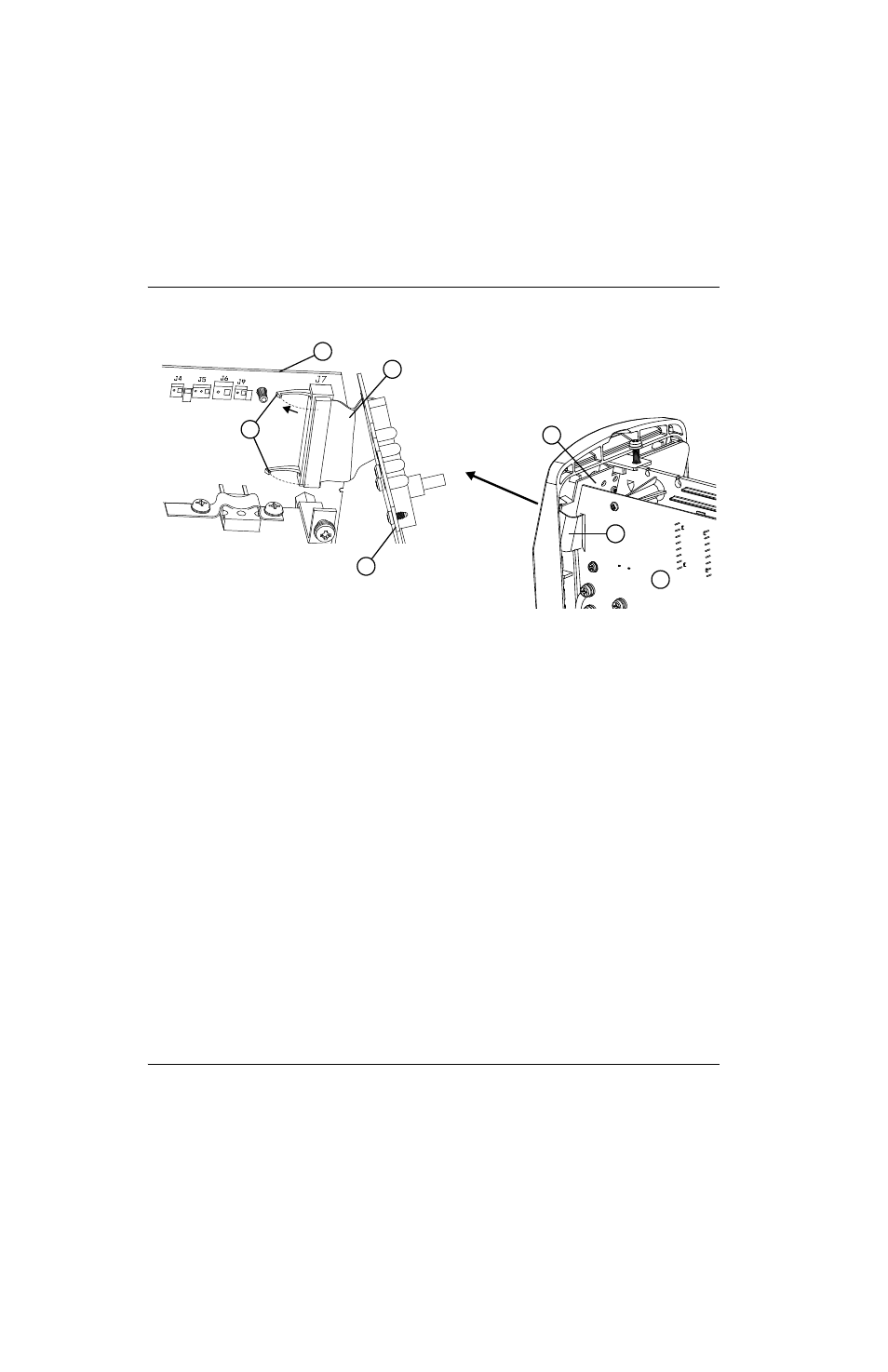

Рисунке 31
Подсоедините переднюю панель
1. Вставьте переднюю панель в основание источника тока и зафиксируйте ее в захватах.
2. Затяните фиксирующий винт с усилием 8,1 кг-см. (См. Рисунке 28 на странице 102).
3. Подсоедините ленточный кабель контрольной платы к силовой плате.
4. Затяните гайку кабельного зажима на проводе резака и рабочем кабеле.
5. Подключите источник газа и сетевой шнур, переведите выключатель источника тока в положение вкл (ON) (I).
1
2
3
4
2
3
4
1
Защелки
2
Контрольная плата
3
Ленточный кабель
4
Силовая плата
