82
Powermax30 XP Руководство по сервисному обслуживанию 80815J
5 – Поиск и устранение неисправностей, проверка системы

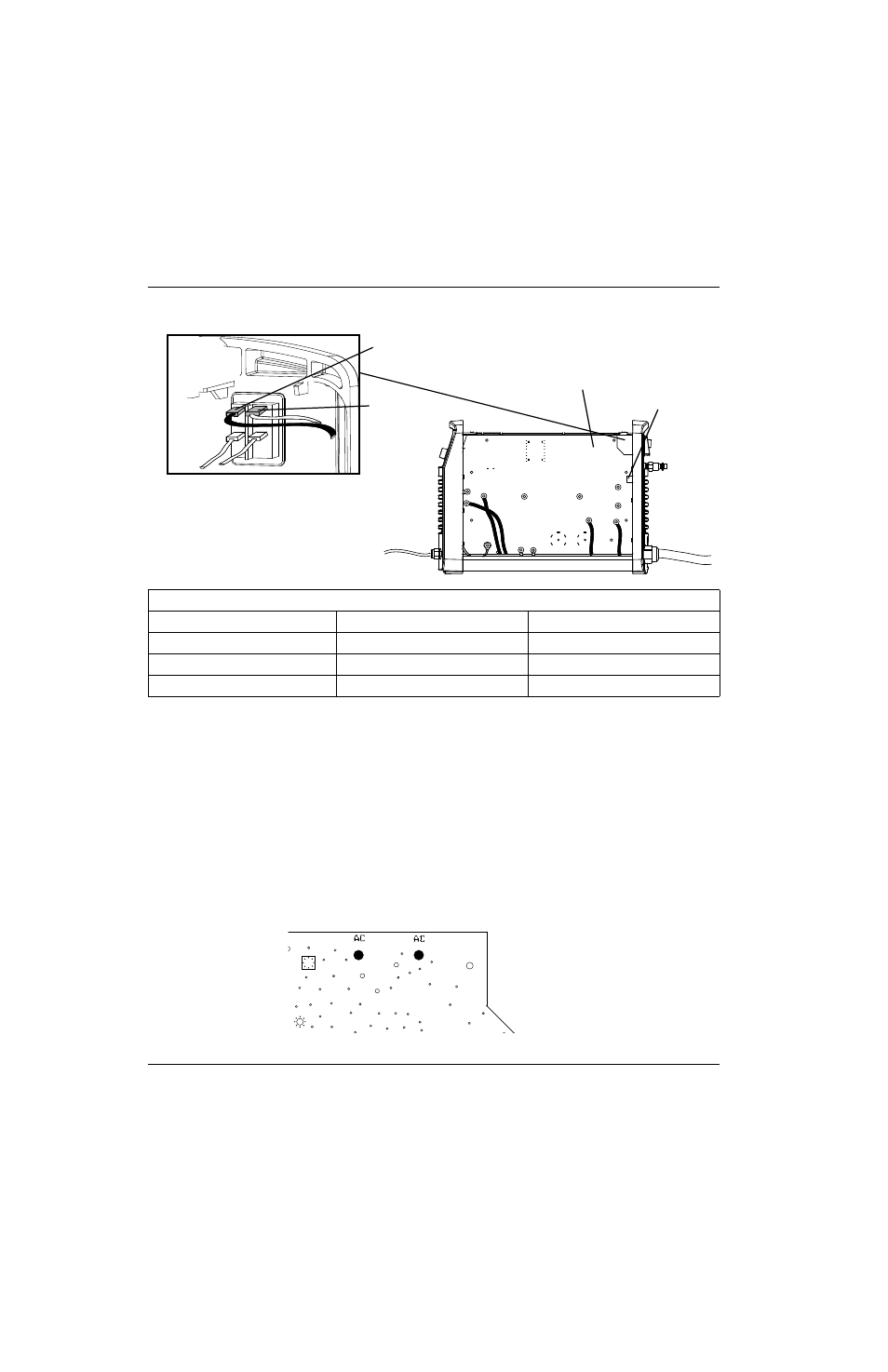

Рисунке 14
6. Если напряжение переменного тока неправильно, убедитесь в том, что на устройство подается питание. Если
электропитание не подается, проверьте сетевой шнур на наличие повреждений и замените, если необходимо.
(См.
Снимите силовой шнур и кабельный зажим на странице 108.)
7. Если источник тока и сетевой шнур функционируют верно, отсоедините сетевой шнур еще раз и подключите
два провода к выключателю источника питания.
8. Подключите питание и переведите выключатель источника тока в положение вкл (ON) (I).
9. Измерьте значение напряжения переменного тока между J1 на J2 (помечены «AC» на задней части силовой
платы). Это значение должно быть таким же, как и линейное напряжение на входе. В противном случае,
проверьте выключатель источника тока и замените, если необходимо.
Рисунке 15
Однофазные источники тока
Код. обозначение
Цвет проводов CSA
Цвет проводов CE/CCC
L (под напряжением)
Черный
Коричневый
N (нейтральный)
Белый
Голубой
РЕ (заземление)
Зеленый
Зеленый/желтый
N
L
PE
J1, J2 (перем. ток)
